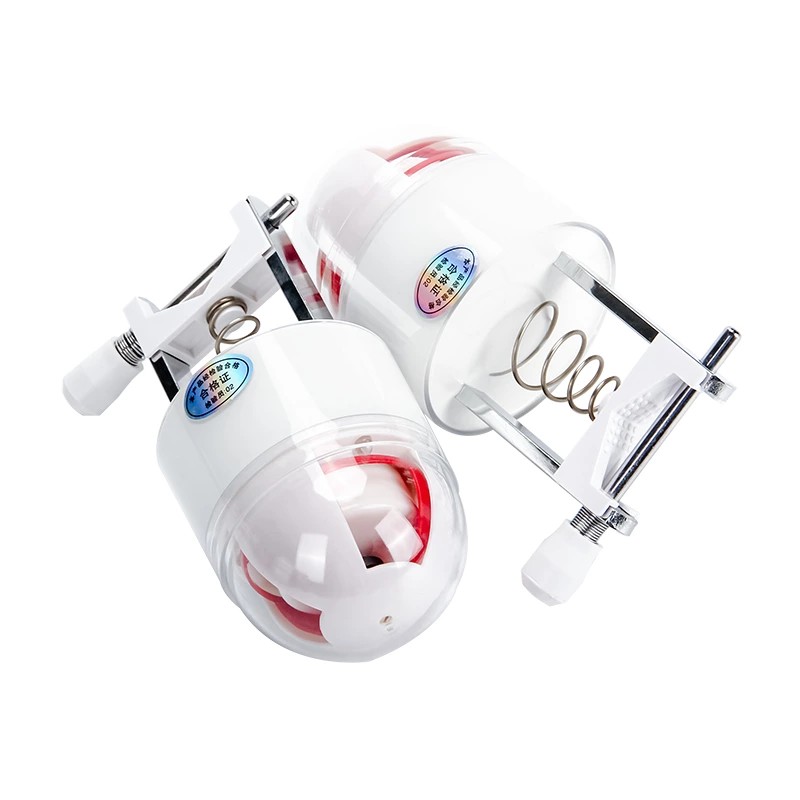

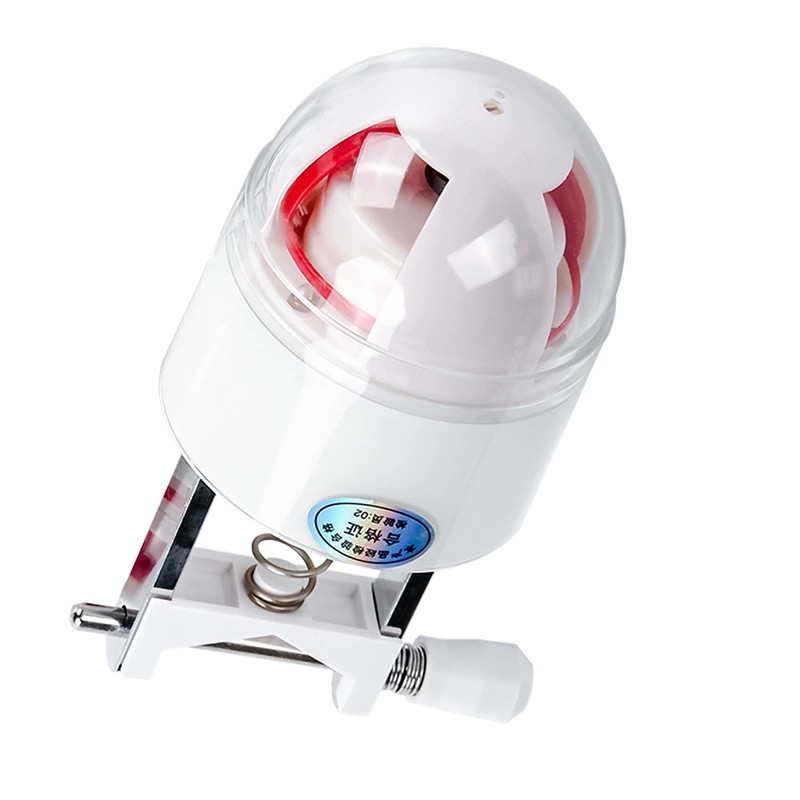

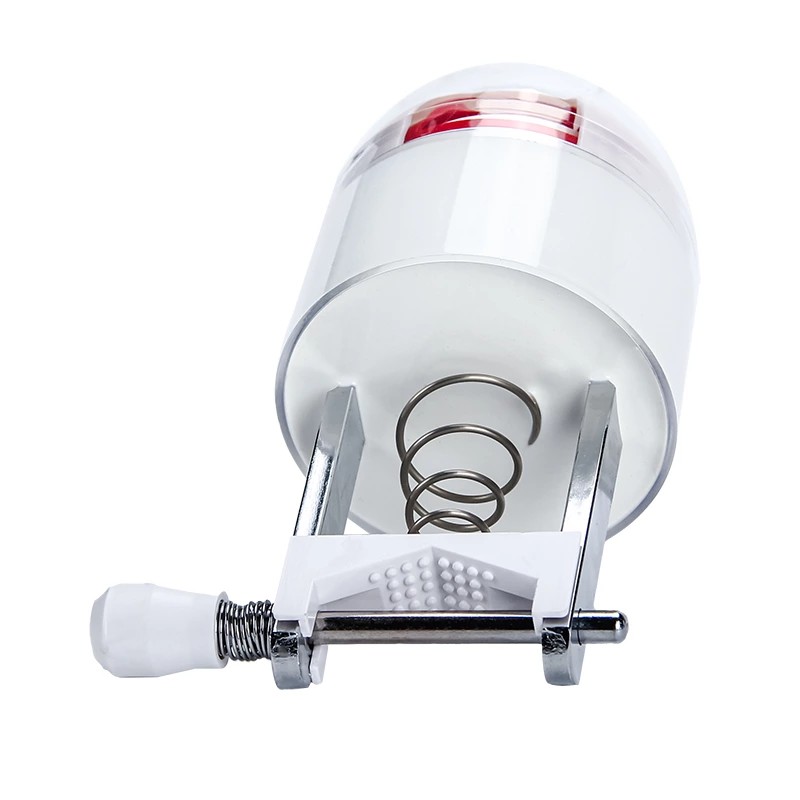

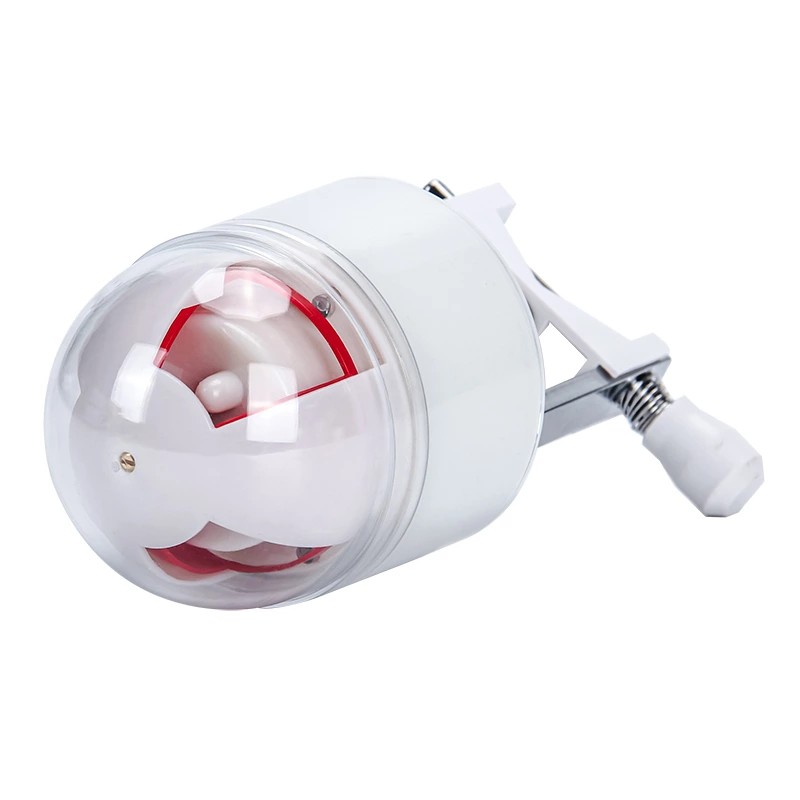

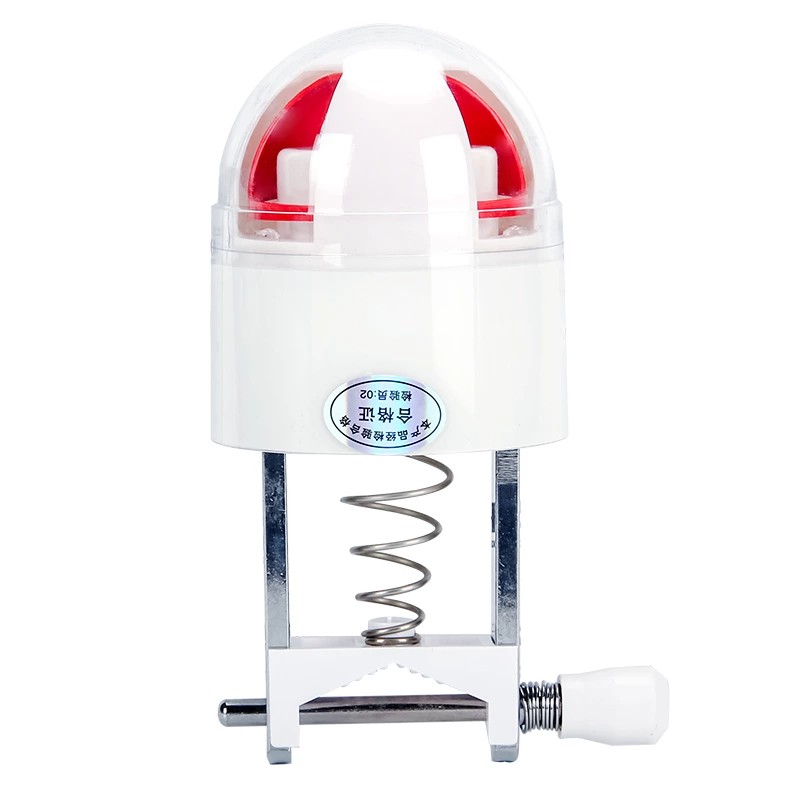

रिट्र्याक्टेबल ओभरहेड फल्ट इन्डिकेटर JDX ग्राउन्डिङ लोकेटर

चीनमा एक व्यावसायिक निर्माताको रूपमा, Comewill को उच्च-गुणस्तर रिट्र्याक्टेबल ओभरहेड गल्ती सूचक JDX ग्राउन्डिङ लोकेटरले यसको पहिचान सिद्धान्तको रूपमा गैर-सम्पर्क इलेक्ट्रोम्याग्नेटिक इन्डक्शन प्रयोग गर्दछ, रातो फ्लिप-अप चिन्ह मार्फत सर्ट-सर्किट गल्तीको स्पष्ट दृश्य संकेत प्रदान गर्दछ। डिभाइसको खोललाई एन्टी-एजिङ सामाग्रीद्वारा उपचार गरिन्छ, र डिस्प्लेले रातमा पनि स्पष्ट दृश्यता सुनिश्चित गर्दै फ्लोरोसेन्ट सामग्रीहरू प्रयोग गर्छ। निरन्तर सूची वा अनुकूलित प्यारामिटरहरू चाहिने ग्राहकहरूका लागि, यो उच्च-गुणस्तरको उत्पादन सीधा कारखानाबाट प्रतिस्पर्धी कम मूल्यमा आपूर्ति गरिन्छ, मर्मत टोलीहरूलाई गल्ती स्थान समय छोटो बनाउन मद्दत गर्दछ।

Retractable Overhead Fault Indicator JDX ग्राउन्डिङ लोकेटर Comewill द्वारा ओभरहेड पावर डिस्ट्रिब्युसन लाइनहरूका लागि विकसित गरिएको त्रुटि स्थान यन्त्र हो। यो यन्त्रले विद्युत चुम्बकीय प्रेरण प्रयोग गरेर लाइन करन्टमा हुने परिवर्तनहरू निगरानी गर्दछ। जब सर्ट-सर्किट गल्ती हुन्छ, यसले रातो दोष सूचक प्रदर्शन गर्न मेकानिकल फ्लिप-अप संयन्त्र सक्रिय गर्दछ। यसको संरचनाले न्यानो-सतह उपचार प्रविधिसँग मिलाएर एक-टुक्रा मोल्डिङ प्रक्रिया प्रयोग गर्दछ, यसले एन्टी-फाउलिंग र एन्टी-एजिङ गुणहरू प्रदान गर्दछ, जसले यसलाई बाहिरी ओभरहेड लाइनहरूमा दीर्घकालीन सञ्चालनको लागि उपयुक्त बनाउँछ।

कोर कार्य सिद्धान्त

1. दोष पत्ता लगाउने तर्क

रिट्र्याक्टेबल ओभरहेड फल्ट इन्डिकेटर JDX ग्राउन्डिङ लोकेटरले सर्ट सर्किटको समयमा करेन्टमा भएको अचानक परिवर्तनको आधारमा त्रुटिहरू पत्ता लगाउँछ। जब सर्ट-सर्किट गल्ती हुन्छ, दोष वर्तमान स्थापना बिन्दु मार्फत प्रवाह हुन्छ। यन्त्र भित्र हालको पत्ता लगाउने तत्वले करेन्टमा अचानक परिवर्तन महसुस गर्छ, र एकै साथ, पछिल्ला सुरक्षा कार्यहरूले लाइनको शक्ति गुमाउँछ। यी दुई सर्तहरू मिलेर कार्यको लागि आधार बनाउँछन्।

JDX दोष सूचक, ओभरहेड लाइनमा स्थापित, इलेक्ट्रोम्याग्नेटिक इन्डक्शन प्रयोग गरेर लाइन वर्तमान पत्ता लगाएर काम गर्दछ। सामान्य अपरेटिङ अवस्थाहरूमा, उपकरण कम-शक्ति स्ट्यान्डबाइ मोडमा छ; जब एक सर्ट-सर्किट वर्तमान पास हुन्छ, प्रेरित संकेत एक पूर्व निर्धारित थ्रेसहोल्ड नाघ्छ, ड्राइभ संयन्त्र ट्रिगर।

2. दोष स्थान विधि

वास्तविक निरीक्षणहरूमा, धेरै JDX सूचकहरू रेखाको साथ अन्तरालहरूमा स्थापित हुन्छन्। जब गल्ती हुन्छ, बिजुली आपूर्ति पक्षबाट गल्ती बिन्दु सम्मका सबै सूचकहरू रातो हुनेछन्, जबकि गल्ती पोइन्ट पछाडिका सूचकहरू सेतो रहन्छन्। निरीक्षकहरूले मात्र मार्गमा सूचक स्थिति अवलोकन गर्न आवश्यक छ; अन्तिम रातो सूचक र पहिलो सेतो सूचक बीचको खण्ड गल्ती स्थान हो। यस विधिले स्थानीय खण्ड जाँचहरूमा परम्परागत पूर्ण-लाइन निरीक्षणहरूको कार्यभार घटाउँछ, त्रुटि स्थान दक्षतामा उल्लेखनीय सुधार गर्दछ।

3. संयन्त्र रिसेट गर्नुहोस्

गल्ती खाली भएपछि र पावर पुनर्स्थापित भएपछि, उपकरण स्वतः पूर्व निर्धारित समय पछि रिसेट हुन्छ। रिट्र्याक्टेबल ओभरहेड फल्ट इन्डिकेटर JDX ग्राउन्डिङ लोकेटरले 6, 12, 24, र 36 घन्टाको छनोट गर्न मिल्ने रिसेट समयहरू प्रदान गर्दछ विभिन्न लाइनहरूको परिचालन आवश्यकताहरू अनुकूल गर्न, पोल चढ्ने कर्मचारीहरूले म्यानुअल रिसेटको आवश्यकतालाई हटाउँदै।

उत्पादन संरचना र सामाग्री विशेषताहरु

1. खोल सामाग्री

रिट्र्याक्टेबल ओभरहेड फल्ट इन्डिकेटर JDX ग्राउन्डिङ लोकेटर उच्च-शक्ति एयरोस्पेस सामग्री र न्यानो टेक्नोलोजी प्रयोग गरेर एक टुक्रामा मोल्ड गरिएको छ। शेलमा निम्न विशेषताहरू छन्:

उच्च पारदर्शिता: आन्तरिक फ्लिप-अप स्थिति को अवलोकन को सुविधा

दाग प्रतिरोध: फोहोर सजिलै सतहमा टाँस्दैन

बुढ्यौली प्रतिरोध: लामो समयसम्म बाहिरी घामको जोखिममा भंगुर हुँदैन

मर्मत-मुक्त: यसको डिजाइन गरिएको जीवनकालमा कुनै अतिरिक्त मर्मत आवश्यक पर्दैन

2. कोर कम्पोनेन्ट संरचना

3. प्रदर्शन विधि

Retractable Overhead Fault Indicator JDX ग्राउन्डिङ लोकेटरले मेकानिकल फ्लिप-टप डिस्प्ले प्रयोग गर्दछ। यो सामान्य सञ्चालनमा सेतो हुन्छ र गल्ती संकेत गर्न फ्लिप गर्दा रातो हुन्छ। रातो पक्षलाई फ्लोरोसेन्ट सामग्रीको साथ लेपित गरिएको छ, यसले यसलाई प्राकृतिक दिनको उज्यालोमा अत्यधिक दृश्यात्मक बनाउँछ र अझै रातमा वा कम प्रकाश अवस्थाहरूमा पहिचान गर्न सकिन्छ। निर्माताको रूपमा, Comewill ले आफ्नो प्रदर्शन सामग्रीको छनोटमा मौसम प्रतिरोधलाई प्राथमिकता दिन्छ, यो सुनिश्चित गर्दै कि घुमाउने घटकहरू लामो समयको UV एक्सपोजर अन्तर्गत फीका वा विकृत हुँदैनन्।

स्थापना परिदृश्य र सेन्सिङ विधिहरू: सुरक्षित र बहुमुखी

यी सूचकहरू धेरै लचिलो हुन्छन् जब तिनीहरू जान सक्छन्। हामी तिनीहरूलाई ओभरहेड लाइनहरू (उपयोगिता पोलहरूमा), ओभरहेड केबलहरू, भूमिगत केबलहरू (शहरहरू मुनि गाडिएकाहरू), र स्विचगियर क्याबिनेटहरू भित्र बसबारहरूमा पनि स्थापना गर्छौं। सामान्यतया, वितरण प्रणालीमा जहाँ पनि सर्ट-सर्किट त्रुटिहरू पप अप हुन सक्छ।
किनभने तिनीहरू धेरै फरक ठाउँहरूमा प्रयोग गरिएका छन्, तिनीहरूको सेन्सिङ विधिहरू सुरक्षित हुन डिजाइन गरिएको छ — प्रत्यक्ष भागहरूसँग प्रत्यक्ष सम्पर्क छैन। भोल्टेज पत्ता लगाउनका लागि, तिनीहरूले रेखाको वरिपरि स्थानिय विद्युतीय क्षेत्र सम्भावित ढाँचा महसुस गर्छन्। हालको पत्ता लगाउनको लागि, तिनीहरूले इलेक्ट्रोम्याग्नेटिक इन्डक्सन प्रयोग गर्छन् - जस्तै ट्रान्सफर्मरले कसरी काम गर्दछ। यो गैर-सम्पर्क डिजाइन खेल-परिवर्तक हो: यसले यन्त्र (र हामीलाई) उच्च भोल्टेजबाट सुरक्षित राख्छ, र स्थापनालाई सजिलो बनाउँछ। हामीले तिनीहरूलाई माउन्ट गर्न लाइन काट्नु वा पावर बन्द गर्नुपर्दैन - केवल तिनीहरूलाई क्ल्याम्प गर्नुहोस् र जानुहोस्।

परिचालन सिद्धान्त

सर्ट सर्किट पत्ता लगाउने सिद्धान्त:
सर्ट सर्किट घटना को विशेषताहरु को आधार मा, सुरक्षा उपकरण को पावर विफलता संग एक सर्ट सर्किट को समयमा वर्तमान मा अचानक परिवर्तन को कार्य मापदण्ड को रूप मा प्रयोग गरिन्छ। गल्ती सङ्केत रेखाचित्रको व्याख्या विधि निम्नानुसार छ: जब रेखा 2 को चरण A को 2, 5, र 8 सूचक बत्तीहरू, चरण B मा कुनै सूचक बत्तीहरू छैनन्, चरण C को 3, 6, र 9 सबै रातो हुन्छन्, जबकि सूचक बत्तीहरू 11 र 12 सेतो रहन्छन्, यसले रेखा आउट भएको विन्दुमा सर्ट भएको पत्ता लगाउन सकिन्छ।

प्राविधिक प्यारामिटर
