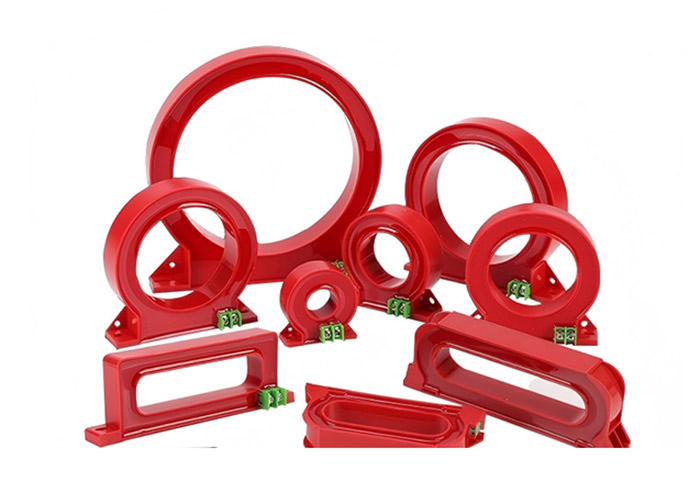

चीन मा एक पेशेवर वर्तमान ट्रान्सफर्मर निर्माता को रूप मा,कमिलतपाईंलाई अनुकूलित प्रदान गर्न चाहन्छशून्य अनुक्रम वर्तमान ट्रान्सफर्मर, जुन पावर प्रणालीहरूमा शून्य अनुक्रम वर्तमान पत्ता लगाउन डिजाइन गरिएको एकल-टर्न थ्रु-टाइप वर्तमान ट्रान्सफर्मर हो। यसले तीन-चरण प्रवाहहरूको भेक्टर योगलाई निगरानी गर्दछ र वितरण नेटवर्कहरू भित्र चुहावट वा ग्राउन्ड गल्तीहरू पहिचान गर्दछ।
जब इन्सुलेशन क्षति वा ग्राउन्डिङ गल्तीहरूको कारणले असामान्य वर्तमान हुन्छ, ट्रान्सफर्मरले सुरक्षा उपकरणहरू जस्तै रिले सुरक्षा उपकरणहरू वा चुहावट सुरक्षा नियन्त्रकहरूमा संकेत पठाउँछ। यो प्रक्रियाले प्रणालीलाई अलार्म जारी गर्न वा दोषपूर्ण सर्किट विच्छेदन गर्न अनुमति दिन्छ।
शून्य अनुक्रम वर्तमान ट्रान्सफर्मर लाई सामान्यतया पावर केबल वा बसबार वरिपरि स्थापित गरिन्छ, जसले यसलाई मध्यम र कम भोल्टेज बिजुली प्रणालीहरू निगरानी गर्न उपयुक्त बनाउँछ।
1. रिंग कोर संरचना
ट्रान्सफर्मरले वर्तमान असन्तुलन पत्ता लगाउने माध्यमिक विन्डिङको साथ गोलाकार फलामको कोर प्रयोग गर्दछ।
2. Epoxy राल वा सिलिकन रबर इन्क्याप्सुलेशन
फलामको कोर र घुमाउरो सुरक्षात्मक खोल भित्र बन्द गरिएको छ, जसले नमी प्रतिरोध र प्रदूषण फ्ल्याशओभर विरुद्ध सुरक्षा प्रदान गर्दछ।
3. दुई स्थापना प्रकारहरू
उत्पादनहरू अभिन्न प्रकारमा उपलब्ध छन् (केबल बिछ्याउने क्रममा पूर्व-स्थापित) र खुला प्रकार (अवस्थित केबलहरू वरपर स्थापित)।
4. रोगोस्की कोइल टेक्नोलोजी
केही डिजाइनहरूले हालको संकेतहरूलाई मापनयोग्य भोल्टेज आउटपुटहरूमा रूपान्तरण गर्न रोगोस्की कुण्डल सेन्सिङ टेक्नोलोजी अपनाउँछन्।
1. लागू भोल्टेज दायरा: 0.4kV देखि 66kV।
2. ग्रिड आवृत्ति: मानक सञ्चालन आवृत्ति 50Hz छ
3. सञ्चालन तापमान: −10°C देखि +40°C।
4. एउटै नामको अन्त्य: एक पटक "L1" पक्षबाट प्रवेश गरेपछि, दोस्रो "K1" हो;
उचित स्थापनाले ए को सही सञ्चालन सुनिश्चित गर्दछशून्य अनुक्रम वर्तमान ट्रान्सफर्मर.
अभिन्न प्रकार स्थापना
एकीकृत ट्रान्सफर्मरहरूका लागि, केबल जडान हुनु अघि ट्रान्सफर्मरबाट गुजर्नु पर्छ।
प्रकार स्थापना खोल्नुहोस्
ओपन मोडेलहरू ट्रान्सफर्मर बडीलाई छुट्याएर र कन्डक्टरको वरिपरि पुन: मिलाएर अवस्थित केबलहरूमा माउन्ट गर्न सकिन्छ।
ग्राउन्डिङ व्यवस्था
केही ग्राउन्डिङ प्रणालीहरूमा, केबलहरूले ग्राउन्डिङ पोइन्टमा जडान गर्नुअघि ट्रान्सफर्मरबाट गुज्रनुपर्छ ताकि चुहावटको सही पत्ता लगाउन सकिन्छ।
मेकानिकल पङ्क्तिबद्धता
स्प्लिट ट्रान्सफर्मरहरू पुन: संयोजन गर्दा, मापन विचलनबाट बच्न दुवै भागहरू राम्ररी पङ्क्तिबद्ध हुनुपर्छ।
