फोर-इन-वन कम्प्रेसन स्प्रिंग निलम्बित दोष सूचक JDG-F

उत्पादन विवरण

1. वितरण लाइनहरूको लागि फोर-इन-वन त्रुटि पत्ता लगाउने

Comewill बाट क्वालिटी फोर-इन-वन कम्प्रेसन स्प्रिङ सस्पेन्डेड फल्ट इन्डिकेटर JDG-F मध्यम र कम भोल्टेज पावर वितरण प्रणालीहरूमा प्रयोग हुने विद्युत चुम्बकीय त्रुटि पत्ता लगाउने यन्त्र हो। यसले फिल्ड इन्जिनियरहरूलाई छोटो-सर्किट गल्ती भएको लाइनको खण्ड छिट्टै निर्धारण गर्न मद्दत गर्दछ।

कार्य सिद्धान्त

जब सर्ट-सर्किट वर्तमान अनुगमन गरिएको कन्डक्टर मार्फत प्रवाह हुन्छ, उपकरणले अचानक वर्तमान परिवर्तन पत्ता लगाउँछ।

मेकानिजमले देखिने रातो दोष सूचक कार्ड ट्रिगर गर्दछ।

मर्मत टोलीहरूले रेखाको साथ सक्रिय सूचकहरू भिजुअल रूपमा पत्ता लगाउन सक्छन्।

अन्तिम सक्रिय सूचक र पहिलो गैर-सक्रिय सूचक बीच गल्ती बिन्दु पहिचान गरिएको छ।

यो स्पष्ट जोनिङ विधिले म्यानुअल लाइन गस्तीको तुलनामा निरीक्षण समयलाई महत्त्वपूर्ण रूपमा घटाउँछ।

Comewill अनुकूलित फोर-इन-वन कम्प्रेसन स्प्रिङ सस्पेन्डेड फल्ट इन्डिकेटर JDG-F पावर वितरण नेटवर्कहरूमा व्यापक रूपमा प्रयोग गरिन्छ जहाँ द्रुत त्रुटि स्थानले आउटेज अवधि कम गर्न र मर्मत दक्षता सुधार गर्न मद्दत गर्दछ।

2. संरचनात्मक अवयव र कार्यात्मक मोड्युलहरू

एक पूर्ण फोर-इन-वन कम्प्रेसन स्प्रिंग निलम्बित त्रुटि सूचक JDG-F ले धेरै कार्यात्मक मोड्युलहरू एकीकृत गर्दछ जसले भरपर्दो पहिचान र संकेत सुनिश्चित गर्न सँगै काम गर्दछ।

वर्तमान र भोल्टेज पत्ता लगाउने मोड्युल

यो मोड्युलले इलेक्ट्रोम्याग्नेटिक इन्डक्सन र बिजुली क्षेत्र पत्ता लगाउने प्रयोग गरेर लाइनमा वर्तमान र भोल्टेजमा परिवर्तनहरू महसुस गर्छ। यी सेन्सिङ विधिहरूलाई सक्रिय कन्डक्टरहरूसँग प्रत्यक्ष सम्पर्कको आवश्यकता पर्दैन, स्थापना सुरक्षा सुधार गर्न मद्दत गर्दछ।

दोष भेदभाव सर्किट

आन्तरिक सर्किटले अस्थायी उतार चढाव वा लोड परिवर्तनहरूबाट वास्तविक सर्ट-सर्किट त्रुटिहरू छुट्याउन संकेत भिन्नताहरूको विश्लेषण गर्दछ। आयातित इलेक्ट्रोनिक कम्पोनेन्टहरू र माइक्रोकन्ट्रोलरहरूले सिग्नल प्रशोधन स्थिरता सुधार गर्छन्।

मेकानिकल सूचक ड्राइभ प्रणाली

एक पटक त्रुटि पुष्टि भएपछि, ड्राइभ मेकानिजमले रातो फ्लोरोसेन्ट सूचक कार्ड सक्रिय गर्दछ, जुन रिसेट नभएसम्म देखिने रहन्छ। मेकानिकल संरचना बाहिरी विश्वसनीयता र दीर्घकालीन सञ्चालनको लागि डिजाइन गरिएको छ।

दोष स्थिति प्रदर्शन

दिनको उज्यालो र रातको प्रकाश अवस्थाहरूमा स्पष्ट दृश्यता सुनिश्चित गर्न उपकरणले उज्यालो रातो फ्लोरोसेन्ट कोटिंग प्रयोग गर्दछ। पराबैंगनी विकिरणको लामो एक्सपोजर पछि पनि डिस्प्ले मेकानिजम लुकेको प्रतिरोध गर्दछ।

स्वचालित ढिलाइ रिसेट

गल्ती अवस्था खाली भएपछि, फोर-इन-वन कम्प्रेसन स्प्रिंग निलम्बित त्रुटि सूचक JDG-F पूर्व निर्धारित ढिलाइ पछि स्वचालित रूपमा रिसेट हुन्छ। यस प्रकार्यले टाढाको स्थानहरूमा म्यानुअल हस्तक्षेपको आवश्यकतालाई कम गर्छ।

3. सामग्री डिजाइन र संरचनात्मक स्थायित्व

दीर्घकालीन बाहिरी सञ्चालनलाई समर्थन गर्न, Comewill फोर-इन-वन कम्प्रेसन स्प्रिङ सस्पेन्डेड फल्ट इन्डिकेटर JDG-F ले विशेष सामग्री र संरचनात्मक डिजाइन प्रयोग गर्दछ।

उड्डयन-ग्रेड आवास

बाहिरी खोल एक-चरण मोल्डिंग टेक्नोलोजीको साथ उच्च-शक्ति विमानन सामग्री प्रयोग गरेर उत्पादन गरिन्छ। नानोमटेरियल सतह उपचारले वातावरणीय प्रदूषण र बुढेसकालको प्रतिरोधलाई सुधार गर्दछ।

निकल प्लेटेड चुम्बकीय अवयव

मुख्य चुम्बकीय तत्वहरू चुम्बकीय चालकता सुधार गर्न र इलेक्ट्रोम्याग्नेटिक सेन्सिङ कार्यसम्पादन बढाउन निकल प्लेटेड हुन्छन्।

मौसम प्रतिरोध

घेरा संरचना प्रतिरोध गर्न डिजाइन गरिएको छ:

यूवी विकिरण

वर्षा र धुलो

प्रदूषण निर्माण

यो निर्माणले उपकरणलाई बाहिरी शक्ति वितरण वातावरणमा स्थिर प्रदर्शन कायम राख्न अनुमति दिन्छ।

4. पावर प्रणाली र सेवा जीवन

वितरण लाइन निगरानी उपकरणहरूको लागि धेरै वर्षहरूमा भरपर्दो सञ्चालन आवश्यक छ।

फोर-इन-वन कम्प्रेसन स्प्रिंग निलम्बित दोष सूचक JDG-F समावेश छ:

8 वर्ष भन्दा बढी सेवा जीवन संग उच्च प्रदर्शन ब्याट्री प्रणाली

कम शक्ति इलेक्ट्रोनिक सर्किट डिजाइन

स्थिर सञ्चालनको लागि माइक्रोकन्ट्रोलर-आधारित नियन्त्रण

यी सुविधाहरूले यो सुनिश्चित गर्न मद्दत गर्दछ कि यन्त्रले लगातार मर्मत नगरी धेरै निरीक्षण चक्रहरूमा सञ्चालन जारी राख्छ।

5. स्थापना र लाइभ-लाइन सञ्चालन

फोर-इन-वन कम्प्रेसन स्प्रिङ सस्पेन्डेड फल्ट इन्डिकेटर JDG-F लाई लाइभ-लाइन स्थापनाको लागि डिजाइन गरिएको हो, जसको मतलब वितरण लाइन बन्द नगरी यन्त्रलाई माउन्ट गर्न सकिन्छ।

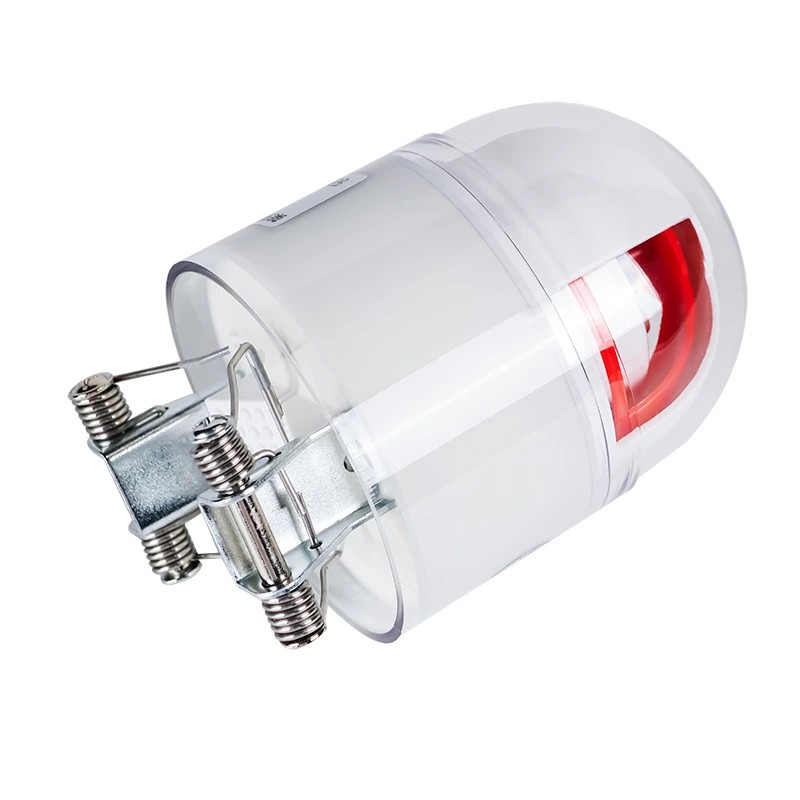

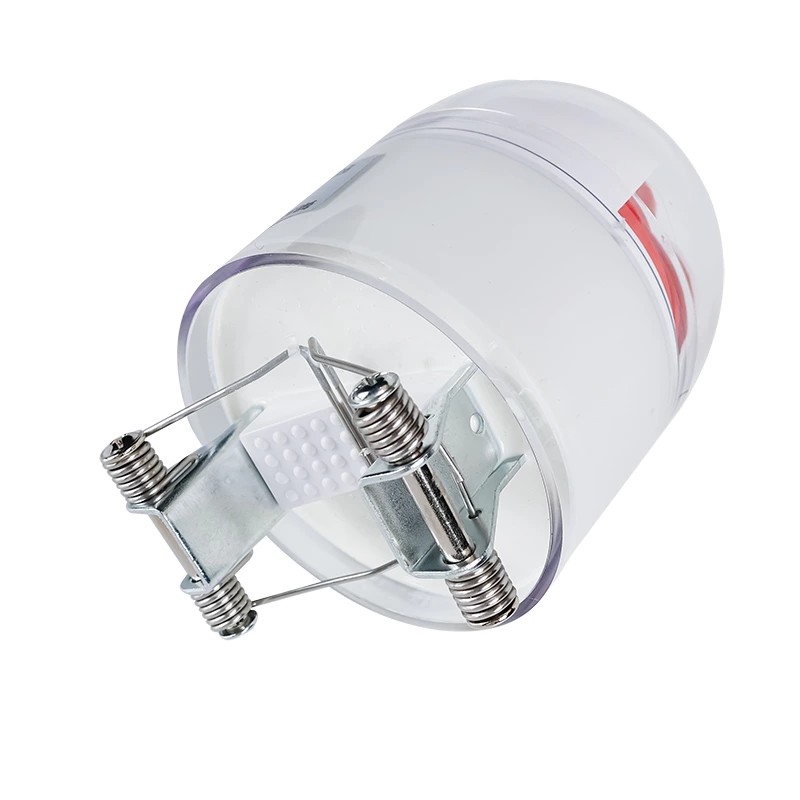

कम्प्रेसन वसन्त निलम्बित संरचना

सूचकले कार्ड-तार कम्प्रेसन वसन्त संरचना प्रयोग गर्दछ, यसले ओभरहेड कन्डक्टरहरूमा सुरक्षित रूपमा क्ल्याम्प गर्न अनुमति दिन्छ।

प्रमुख स्थापना विशेषताहरू समावेश छन्:

कन्डक्टरहरू काटन बिना स्थापना

स्थापना को समयमा पावर आउटेज को आवश्यकता छैन

दुबै खाली र इन्सुलेटेड कन्डक्टरहरूमा मेकानिकल स्थिरता

यो डिजाइनले उपयोगिताहरूलाई न्यूनतम परिचालन अवरोधको साथ वितरण नेटवर्कहरूमा त्रुटि सूचकहरू प्रयोग गर्न मद्दत गर्दछ।

6. विशिष्ट अनुप्रयोग परिदृश्यहरू

Comewill फोर-इन-वन कम्प्रेसन स्प्रिंग निलम्बित दोष सूचक JDG-F धेरै पावर वितरण परिदृश्यहरूमा प्रयोग गरिन्छ:

ओभरहेड वितरण लाइनहरू

सर्ट-सर्किट गल्तीहरू पत्ता लगाउन र प्रदर्शन गर्न उपयोगिता पोल कन्डक्टरहरूमा स्थापना गरियो।

केबल वितरण प्रणाली

ओभरहेड इन्सुलेटेड केबल वा भूमिगत केबल ट्रान्जिसनहरूमा प्रयोग गरिन्छ।

वितरण नेटवर्क निगरानी

मर्मत टोलीहरूलाई गल्ती खण्डहरू छिटो पहिचान गर्न र लक्षित निरीक्षणहरू व्यवस्थित गर्न मद्दत गर्दछ।

उपयोगिता मर्मतसम्भार कार्यहरू

छिटो समस्या निवारणलाई समर्थन गर्दछ र पूर्ण-लाइन गस्ती निरीक्षणहरूमा बिताएको समय कम गर्दछ।

7. उत्पादन र आपूर्ति क्षमता

एक चीन निर्माता र कारखानाको रूपमा, Comewill ले वितरण नेटवर्क निगरानी उपकरणहरूको लागि उत्पादन र आपूर्ति समर्थन प्रदान गर्दछ।

क्षमताहरू समावेश छन्:

OEM र अनुकूलित उत्पादन कन्फिगरेसन

ईन्जिनियरिङ् परियोजनाहरूको लागि स्थिर उत्पादन क्षमता

निर्माण र विधानसभा समयमा गुणस्तर नियन्त्रण

Comewill फोर-इन-वन कम्प्रेसन स्प्रिङ सस्पेन्डेड फल्ट इन्डिकेटर JDG-F विश्वव्यापी उपयोगिताहरू, इन्जिनियरिङ् ठेकेदारहरू, र विद्युतीय उपकरण वितरकहरूका लागि उपलब्ध छ जुन चीनमा बनेको गल्ती पत्ता लगाउने यन्त्रहरूको चीन आपूर्तिकर्ता खोज्दैछ।

परिचालन सिद्धान्त

सर्ट सर्किट पत्ता लगाउने सिद्धान्त:

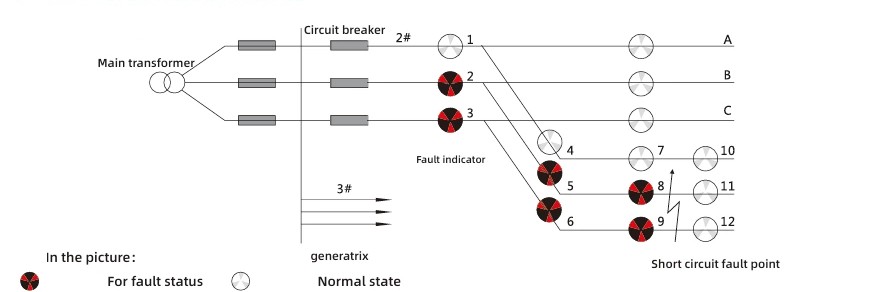

सर्ट-सर्किट गल्तीहरूको विशेषताहरूमा आधारित, कार्य मापदण्ड भनेको सुरक्षा उपकरणको पावर विफलताको साथ वर्तमानमा अचानक परिवर्तन हो। त्रुटि संकेत रेखाचित्रको व्याख्या तर्क निम्नानुसार छ: यदि चरण A को सूचकहरू 2, 5, र 8 र रेखा 2 को चरण C को सूचकहरू 3, 6, र 9 सबै रातो हुन्छन्, जबकि सूचकहरू 11 र 12 सेतो रहन्छन्, त्यसपछि यो निर्धारित गर्न सकिन्छ कि आउटगो लाइनमा सर्ट-सर्किट त्रुटि भयो।

प्राविधिक प्यारामिटर
