लाइभ स्थितिको साथ EKL-4DXN लाइन दोष सूचक

लाइभ स्थितिको साथ EKL-4DXN लाइन दोष सूचक के हो?

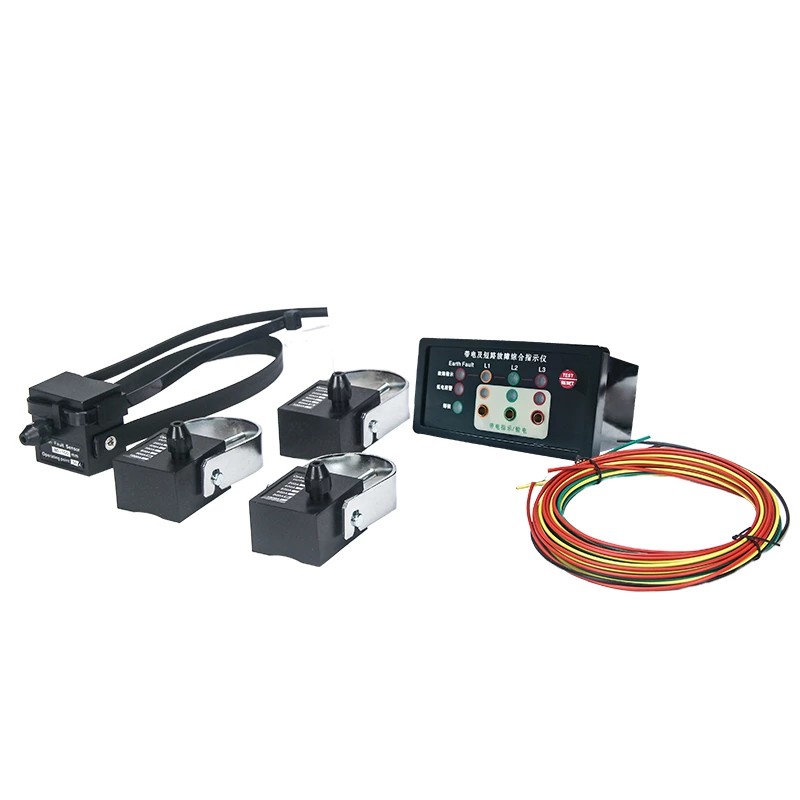

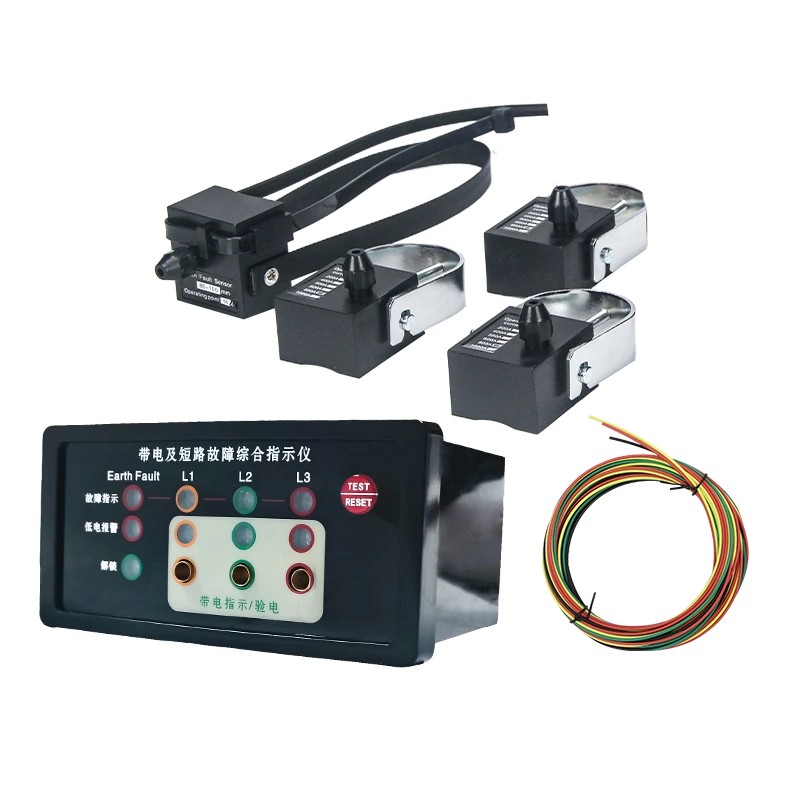

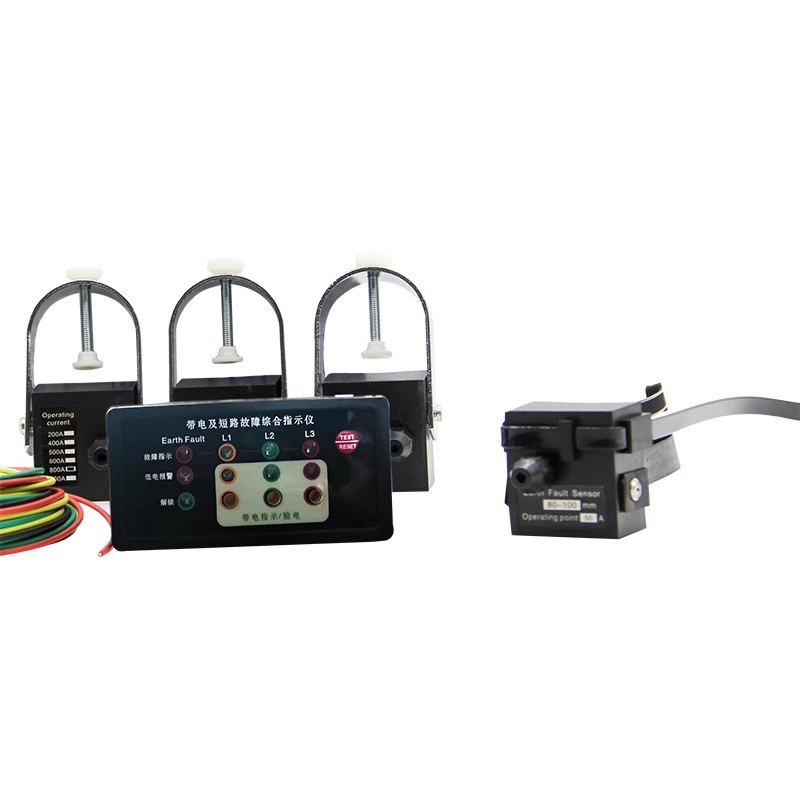

EKL-4DXN Line Fault Indicator with Live Status Comewill द्वारा विशेष रूपमा उच्च-भोल्टेज स्विचगियर र 20kV मुनि वितरण नेटवर्कहरूको लागि विकसित गरिएको अनलाइन निगरानी उपकरण हो। यो यन्त्रले गल्ती पत्ता लगाउने, प्रत्यक्ष सङ्केत गर्ने, र चरण प्रमाणीकरण कार्यहरू एकीकृत गर्दछ। मोड्युलर डिजाइन र फाइबर अप्टिक सञ्चार प्रविधिको प्रयोग गर्दै, यसले जटिल विद्युत चुम्बकीय वातावरणमा स्थिर रूपमा काम गर्न सक्छ, दैनिक निरीक्षण र पावर प्रणालीहरूमा त्रुटि निदानको लागि भरपर्दो समर्थन प्रदान गर्दछ।

उत्पादन सुविधाहरू

1. कोर गल्ती अलार्म प्रकार्यहरू

सर्ट सर्किट गल्ती अलार्म

जब लाइनमा सर्ट सर्किट हुन्छ, EKL-4DXN लाईन फल्ट इन्डिकेटरमा Live Status को साथमा निर्मित सर्ट-सर्किट सेन्सरले तुरुन्तै गल्ती करन्ट क्याप्चर गर्छ र फाइबर अप्टिक केबल मार्फत होस्ट कम्प्युटरमा अलार्म सिग्नल पठाउँछ। फाइबर अप्टिक कम्युनिकेसनमा बलियो एन्टी-हस्तक्षेप क्षमताहरू छन्, सिग्नल ट्रान्समिशनमा स्विचगियर भित्र विद्युत चुम्बकीय आवाजको प्रभावलाई बेवास्ता गर्दै। सिग्नल प्राप्त गरेपछि, होस्ट कम्प्युटरले सम्बन्धित सर्ट-सर्किट दोष सूचक प्रकाश ट्रिगर गर्दछ, साइटमा रहेका कर्मचारीहरूलाई तुरुन्तै दोषपूर्ण सर्किट पत्ता लगाउन मद्दत गर्दछ।

ग्राउन्ड फल्ट अलार्म

ग्राउन्डिङ सेन्सरले लाइनको शून्य-अनुक्रम वर्तमानलाई निरन्तर निगरानी गर्दछ। जब ग्राउन्ड फल्ट करन्ट प्रिसेट अलार्म थ्रेसहोल्डमा पुग्छ वा नाघ्छ, सेन्सरले अप्टिकल फाइबर मार्फत मुख्य एकाइमा सिग्नल पठाउँछ, र मुख्य एकाइले तुरुन्तै ग्राउन्ड फल्ट अलार्म सक्रिय गर्दछ। यस प्रकार्यले जमिनको गल्तीहरू चाँडै पत्ता लगाउन मद्दत गर्दछ, उपकरण इन्सुलेशनको थप गिरावटलाई रोक्छ, र बिजुली झटकाको जोखिम कम गर्दछ।

2. उच्च भोल्टेज सम्बन्धित कार्यहरू

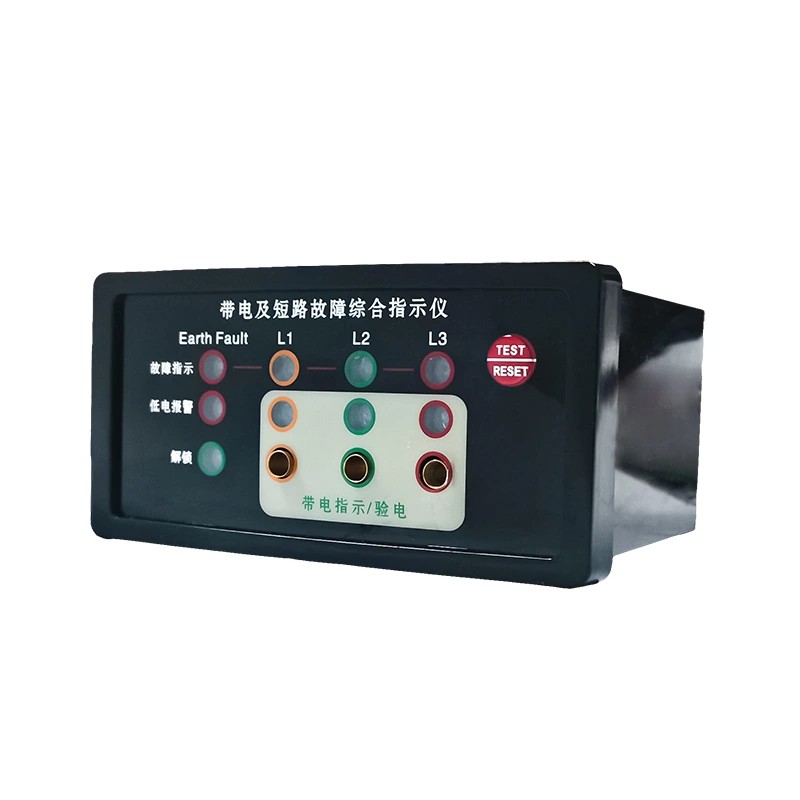

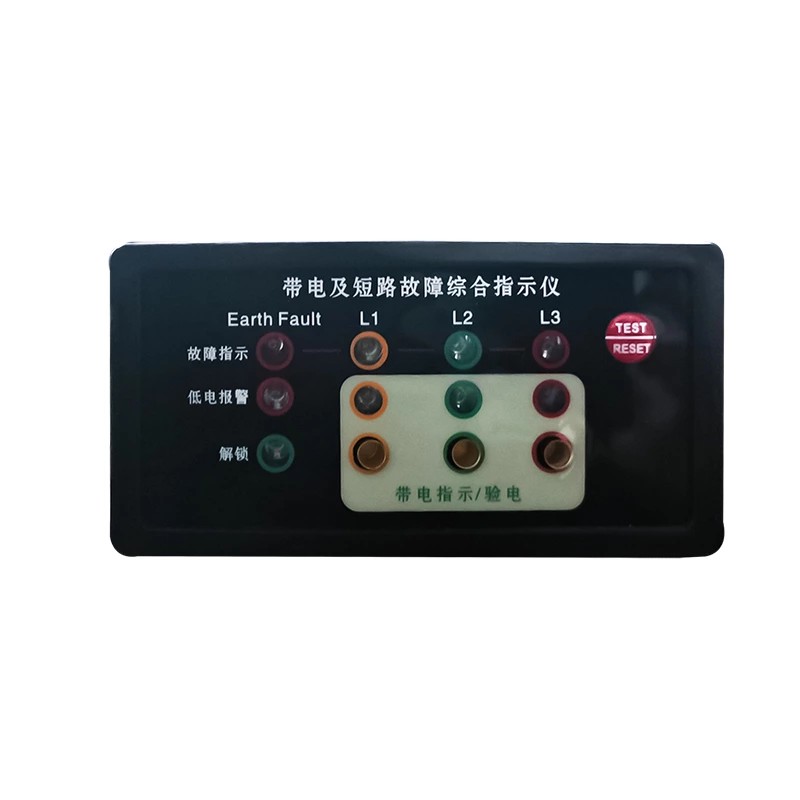

उच्च भोल्टेज लाइभ स्थिति सूचक: लाइभ स्थितिको साथ गुणस्तर EKL-4DXN लाइन दोष सूचकले उच्च-भोल्टेज लाइनहरूको प्रत्यक्ष स्थितिलाई निरन्तर निगरानी गर्दछ। मुख्य एकाई प्यानल क्रमशः L1, L2, र L3 चरणहरूसँग सम्बन्धित उच्च-चमक एलईडी संकेतकहरूसँग सुसज्जित छ। संकेतकहरूको फ्ल्यासिङ फ्रिक्वेन्सीले लगभग भोल्टेज स्तरलाई प्रतिबिम्बित गर्दछ। एलईडीहरू मुख्य एकाइको बिल्ट-इन ब्याट्री खपत नगरी, उच्च-भोल्टेज बिजुली क्षेत्रबाट सीधै संचालित हुन्छन्। यो डिजाइनले प्रत्यक्ष स्थिति संकेतको निरन्तरता सुनिश्चित गर्दछ र समग्र ब्याट्री जीवन विस्तार गर्दछ।

उच्च भोल्टेज चरण प्रमाणिकरण: मुख्य इकाई प्यानलमा एक समर्पित चरण प्रमाणीकरण इन्टरफेस छ। मर्मत कर्मचारीहरूले यो इन्टरफेस परीक्षण गर्न र उच्च-भोल्टेज प्रत्यक्ष इनपुट संकेत र गल्ती संकेतको शुद्धता पुष्टि गर्न प्रयोग गर्न सक्छन्। लाइन जडान वा मर्मत कार्य प्रदर्शन गर्नु अघि चरण प्रमाणित गर्न यो प्रकार्य प्रयोग गर्नाले चरण त्रुटिहरूको कारणले उपकरण विफलताबाट बच्न मद्दत गर्दछ।

3. लचिलो रिसेट मोडहरू

विभिन्न साइटहरूमा विभिन्न कार्य तालहरूमा अनुकूलन गर्न, EKL-4DXN ले तीनवटा रिसेट मोडहरू प्रदान गर्दछ:

स्वचालित रिसेट: गल्ती खाली भएपछि, उपकरण स्वतः पूर्व निर्धारित समयमा रिसेट गर्न सक्छ। वैकल्पिक रिसेट अन्तरालहरूमा 8 सेकेन्ड, 12 घण्टा, 24 घण्टा, र 48 घण्टा (फ्याक्ट्री डिफल्ट 12 घण्टा हो) समावेश छ। यो मोड अटेन्डन वा रिमोट साइटहरूको लागि उपयुक्त छ, मर्मत कर्मीहरू द्वारा साइट रिसेटहरूको आवृत्ति घटाउँदै।

म्यानुअल रिसेट: गल्ती समाधान भएपछि, साइटका कर्मचारीहरूले प्रत्यक्ष स्थिति प्यानलको साथ EKL-4DXN लाइन गल्ती सूचकको "रिसेट/परीक्षण" बटन थिच्न सक्छन् तत्काल अलार्म स्थिति खाली गर्न, सुनिश्चित गर्दै कि उपकरण संकेत हालको रेखा स्थितिसँग अनुरूप छ।

रिमोट रिसेट: उपकरणले नियन्त्रण केन्द्रमा अलार्म संकेतहरू पठाउन समर्थन गर्दछ र नियन्त्रण केन्द्रबाट रिमोट रिसेट आदेशहरू पनि प्राप्त गर्न सक्छ। धेरै टाढाका यन्त्रहरू भएका ठूला वितरण नेटवर्कहरूका लागि, यो प्रकार्यले डिस्प्याचरहरूलाई टाढाबाट यन्त्र स्थिति व्यवस्थापन गर्न मद्दत गर्छ, अनावश्यक अन-साइट भ्रमणहरू घटाउँदै।

4. स्व-परीक्षण र कम भोल्टेज अलार्म प्रकार्यहरू

स्वचालित परीक्षण प्रकार्य: उपकरण सामान्य काम गर्ने अवस्थामा छ भनेर सुनिश्चित गर्न, प्रयोगकर्ताले मुख्य इकाई प्यानलमा "रिसेट/परीक्षण" बटन थिच्न सक्छ। यस समयमा, L1, L2, L3, र L4 सूचक बत्तीहरू नौ पटक फ्ल्यास हुनेछन् र त्यसपछि स्वचालित रूपमा रिसेट हुनेछन्। फेरि बटन थिचेर पनि परीक्षण म्यानुअल रूपमा समाप्त गर्न सकिन्छ। यो सरल आत्म-परीक्षण प्रक्रियाले कर्मचारीहरूलाई चाँडै पुष्टि गर्न मद्दत गर्दछ कि अपरेशन अघि सूचक कार्यहरू सामान्य छन्, थप परीक्षण उपकरणहरू बोक्नुपर्ने आवश्यकतालाई हटाउँदै।

कम भोल्टेज अलार्म:

लाइभ स्थितिको साथ EKL-4DXN लाइन दोष सूचक बिल्ट-इन लिथियम ब्याट्री द्वारा संचालित छ। जब ब्याट्री भोल्टेज सामान्य अपरेटिङ दायरा भन्दा कम हुन्छ, यन्त्रले कम भोल्टेज अलार्म ट्रिगर गर्नेछ, प्रयोगकर्तालाई समयमै ब्याट्री बदल्न प्रेरित गर्दछ। यस प्रकार्यले यन्त्रलाई ब्याट्रीको कमीको कारणले त्रुटि जानकारी सही रूपमा प्रदर्शन गर्न असफल हुनबाट रोक्न मद्दत गर्दछ, यसरी उपकरणको निरन्तर विश्वसनीयता कायम राख्छ।

5. समायोज्य प्यारामिटर सेटिङहरू

एक पेशेवर निर्माताको रूपमा, Comewill ले प्रयोगकर्ताहरूलाई वास्तविक सञ्चालन सर्तहरू अनुसार बहु ​​अलार्म प्यारामिटरहरू समायोजन गर्न अनुमति दिन्छ। चाहे यो छोटो-सर्किट वर्तमान थ्रेसहोल्ड हो, ग्राउन्ड वर्तमान थ्रेसहोल्ड, वा स्वचालित रिसेट समय, सबैलाई साइटमा सेट गर्न सकिन्छ, उपकरणहरूलाई विभिन्न लाइन अवस्थाहरू र अपरेटिङ आवश्यकताहरू अनुकूल गर्न सक्षम पार्दै।

प्राविधिक प्यारामिटर
