कमिल, चीनमा विद्युतीय मापन र सुरक्षा उपकरणहरूको एक विश्वसनीय निर्माता र आपूर्तिकर्ता, प्रदान गर्दछ०.७२-४०.५ केभी इनडोर करेन्ट ट्रान्सफर्मर (CTs)औद्योगिक, व्यावसायिक, र उपयोगिता अनुप्रयोगहरूको लागि।

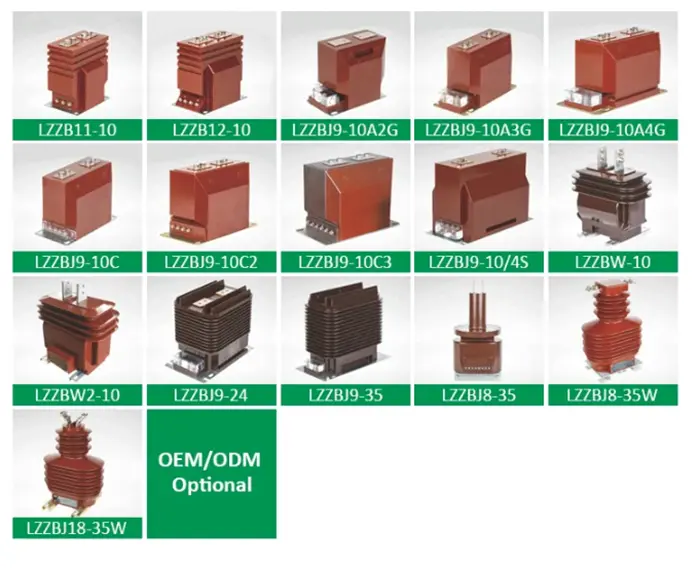

0.72-40.5kV भित्री वर्तमान ट्रान्सफर्मरसही मिटरिङ र सुरक्षा सक्षम गर्न उच्च प्राथमिक प्रवाहहरूलाई तल्लो, मापनयोग्य माध्यमिक धाराहरूमा रूपान्तरण गर्दै, इलेक्ट्रोम्याग्नेटिक इन्डक्शनमा आधारित हुन्छ।
1. विद्युत चुम्बकीय प्रेरण: प्राथमिक कन्डक्टर मार्फत वैकल्पिक प्रवाहले फलामको कोरमा चुम्बकीय क्षेत्र उत्पन्न गर्दछ, माध्यमिक घुमाउरो (जस्तै, 1000: 1 अनुपात) मा समानुपातिक प्रवाह उत्पन्न गर्दछ।
2. सिग्नल आइसोलेसन: माध्यमिक वर्तमान (सामान्यतया 5A वा 1A) उच्च-भोल्टेज प्राथमिक सर्किटबाट अलग गरिएको छ, कर्मचारी र उपकरणहरूको लागि सुरक्षा सुनिश्चित गर्दै।
3. सटीकता नियन्त्रण: उच्च चुम्बकीय चालकता सामग्रीहरू, जस्तै सिलिकन स्टिल पानाहरू वा न्यानोक्रिस्टलाइन मिश्रहरू, हिस्टेरेसिस घाटा कम गर्नुहोस्, IEC 60044-1 मापदण्डहरू अनुरूप 0.2 स्तर (त्रुटि ± 0.2%) सम्म सटीकता प्राप्त गर्नुहोस्।
1. विद्युत चुम्बकीय CT
सुविधाहरू: घुमाउरो, लागत-प्रभावी, अत्यधिक स्थिर संग फलाम कोर।
आवेदनहरू: 10kV भन्दा कम वितरण प्रणाली, जस्तै, औद्योगिक वा व्यावसायिक बिजुली मिटरिङ।
प्यारामिटरहरू उदाहरण: मूल्याङ्कन गरिएको वर्तमान अनुपात 200/5A, लोड प्रतिबाधा 2.5 Ω (GB/T 20840.2-2014)।
2. इलेक्ट्रोनिक CT
सुविधाहरू: हल तत्वहरू वा फाइबर अप्टिक सेन्सरहरू, चौडा फ्रिक्वेन्सी ब्यान्ड (0.1Hz–1MHz), बलियो EMI प्रतिरोध प्रयोग गर्दछ।
अनुप्रयोगहरू: नयाँ ऊर्जा पावर उत्पादन, उच्च गति रेल कर्षण प्रणाली।
३. रोगोस्की कुण्डल
सुविधाहरू: कोरलेस डिजाइन, उच्च रेखीयता, क्षणिक वर्तमान मापनको लागि उपयुक्त।
प्यारामिटरहरू उदाहरण: आउटपुट सिग्नल 0.333V/kA, रैखिक त्रुटि <±0.1% (IEEE C57.13-2016)।
बिजुली मिटरिङ
DL/T 725-2013 को पालना गरी उच्च परिशुद्धता औद्योगिक वा व्यावसायिक मिटरहरू, सामान्यतया 0.5S सटीकता (±0.5%) आवश्यक हुन्छ।
रिले संरक्षण
overcurrent वा भिन्न संरक्षण; CT ले निश्चित त्रुटि सीमाहरू पूरा गर्नुपर्छ (जस्तै, 5P20, त्रुटि ≤5% 20× मूल्याङ्कन गरिएको वर्तमान)।
औद्योगिक अनुगमन
उच्च-फ्रिक्वेन्सी वा उच्च-गति अनुप्रयोगहरू (जस्तै, स्टिल प्लान्टहरू, इन्डक्सन फर्नेसहरू) लाई फ्रिक्वेन्सी प्रतिक्रिया> 10kHz संग इलेक्ट्रोनिक CT आवश्यक पर्दछ।
मूल्याङ्कन गरिएको वर्तमान: इष्टतम सुरक्षाको लागि 1.2–1.5× लोड वर्तमान छनौट गर्नुहोस्।
शुद्धता स्तर: मापन CT को लागि 0.2 प्रयोग गर्नुहोस्; सुरक्षा CT को लागि 5P/10P।
माध्यमिकमा खुला सर्किटबाट बच्नुहोस्: खतरनाक kV भोल्टेज उत्पन्न गर्न सक्छ।
इन्सुलेशन जाँच: नियमित रूपमा जाँच गर्नुहोस् कि इन्सुलेशन प्रतिरोध0.72-40.5kV भित्री वर्तमान ट्रान्सफर्मर≥1MΩ छ।
परिदृश्य मिलान: आवेदन आवश्यकता, शुद्धता, लागत, र विश्वसनीयतामा आधारित CT प्रकार (विद्युत चुम्बकीय, इलेक्ट्रोनिक, रोगोस्की) चयन गर्नुहोस्।
