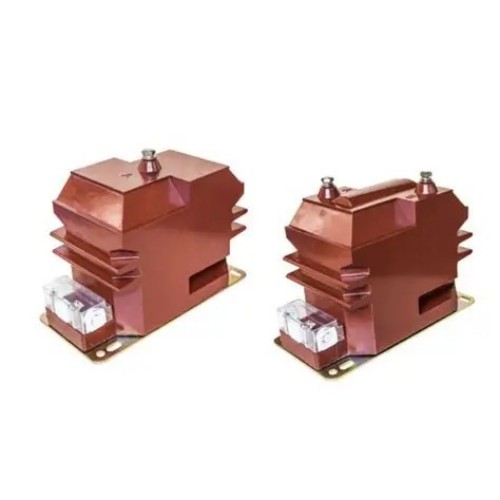

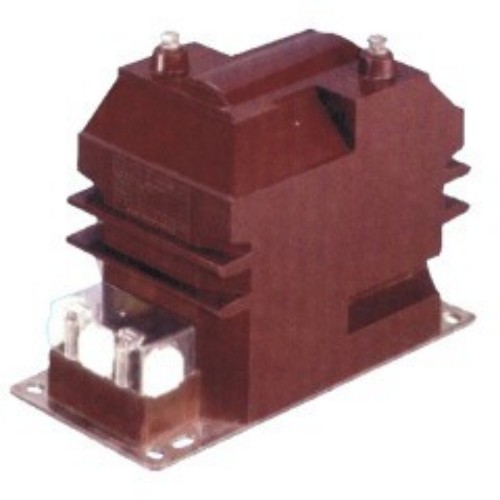

JDZ10-3/6/10A भोल्टेज ट्रान्सफर्मर

उच्च गुणस्तर JDZ10-3/6/10A भोल्टेज ट्रान्सफर्मर चीन निर्माता Comewill द्वारा प्रस्ताव गरिएको छ। यो महत्वपूर्ण अनुप्रयोगहरूको लागि ईन्जिनियर गरिएको छ, तिनीहरूले भोल्टेज मापन, ऊर्जा मिटरिङ, वास्तविक-समय निगरानी, ​​र मध्यम-भोल्टेज पावर प्रणालीहरूमा रिले सुरक्षाको लागि विश्वसनीय प्रदर्शन प्रदान गर्दछ।

JDZ10 श्रृंखला 3kV, 6kV, र 10kV को भोल्टेज स्तरहरू समायोजन गर्न डिजाइन गरिएको छ, दुबै 50Hz र 60Hz फ्रिक्वेन्सीहरूको लागि अनुकूलताको साथ, तिनीहरूलाई विभिन्न मध्यम-भोल्टेज सञ्चालन अवस्थाहरूमा अनुकूलनीय बनाउन। IEC 186 र GB1207-2006 मापदण्डहरूको कडा अनुसार निर्मित, यी ट्रान्सफर्मरहरूले प्रणाली मापन र सुरक्षाको लागि एक स्थिर र भरपर्दो आधार प्रदान गर्दछ। एक विश्वसनीय चीन-आधारित कारखानाको रूपमा, Comewill ले सुनिश्चित गर्दछ कि प्रत्येक एकाइले कठोर गुणस्तर बेन्चमार्कहरू पूरा गर्दछ।

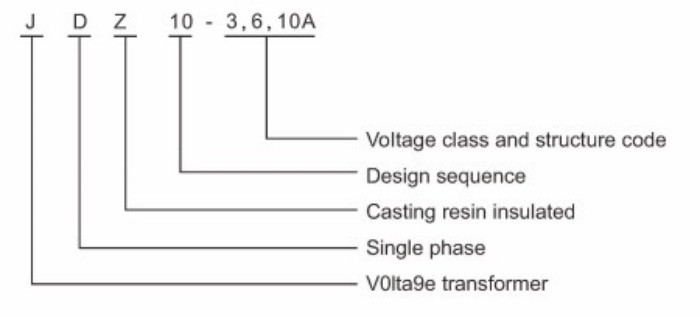

पदनाम टाइप गर्नुहोस्

Comewill's RZL-10 र JDZ10-3/6/10 भोल्टेज ट्रान्सफर्मरहरूको मोडेल पदनामले यन्त्रको मुख्य विशेषताहरूलाई स्पष्ट रूपमा परिभाषित गर्दछ:
J: भोल्टेज ट्रान्सफर्मर - उपकरण वर्ग निर्दिष्ट गर्दछ।
D: एकल चरण - एकल-चरण शक्ति प्रणाली अनुप्रयोगहरूको लागि उपयुक्त।
Z: Epoxy राल कास्ट इन्सुलेशन - इन्सुलेशन प्रदर्शन र स्थायित्व बढाउँछ।
3, 6, 10: भोल्टेज स्तरहरू - 3kV, 6kV, र 10kV प्रणालीहरूसँग अनुकूलता पहिचान गर्दछ।

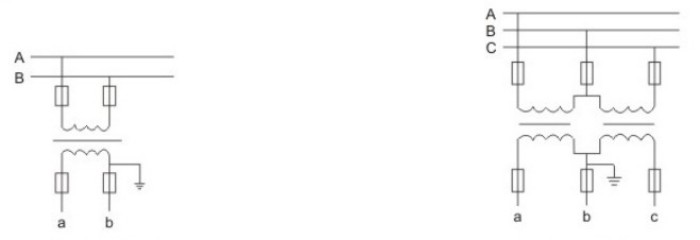

तारिङ रेखाचित्र

ट्रान्सफर्मरहरूले एकल-चरण र तीन-चरण तारिङ कन्फिगरेसनहरूलाई समर्थन गर्दछ, विभिन्न स्थापना आवश्यकताहरूको लागि लचिलोपन प्रदान गर्दछ।
एकल-चरण लाइन तारिङ रेखाचित्र
तीन-चरण लाइन तारिङ रेखाचित्र

सिंगल फेज लाइनको रिङिङ डायग्राम तीन फेज लाइनको रिङिङ डायग्राम

सेवा सर्तहरू

इष्टतम प्रदर्शन र विस्तारित सेवा जीवन सुनिश्चित गर्न, Comewill JDZ10-3/6/10A भोल्टेज ट्रान्सफर्मरको लागि निम्न सञ्चालन सर्तहरू सिफारिस गरिन्छ:
उचाइ: समुद्र सतह माथि 3,000 मिटर सम्म स्थापनाको लागि उपयुक्त, विशेष परिमार्जन बिना उच्च-उचाइ क्षेत्रहरूमा स्थिर सञ्चालनको साथ।
परिवेश तापमान: इन्सुलेशन गिरावट र शुद्धता विचलन रोक्न -5°C देखि +40°C को सञ्चालन तापमान दायरा।
सापेक्षिक आर्द्रता: अधिकतम 65% 20 डिग्री सेल्सियसमा भित्री अवयवहरूको आर्द्रता-प्रेरित उमेरबाट बच्न।
प्रदूषण स्तर: कक्षा II प्रदूषण वातावरणको लागि डिजाइन गरिएको, सानो भित्री वा बाहिरी प्रदूषण ह्यान्डल गर्न सक्षम।
स्थापना वातावरण: आवरण र आन्तरिक विन्डिङहरू जोगाउन संक्षारक ग्यासहरूबाट मुक्त हुनुपर्छ।
यदि तपाइँको छेउमा स्थापना वातावरण विशेष छ (जस्तै उच्च आर्द्रता र संक्षारक ग्यासहरू), तपाइँ अनुकूलन योजना अनुकूलन गर्न अग्रिम संवाद गर्न सक्नुहुन्छ!

प्राविधिक प्यारामिटरहरू

JDZ10-3/6/10A भोल्टेज ट्रान्सफर्मर GB20840.3-2013 र GB20840.1-2010 मापदण्डहरू अनुसार निर्माण गरिएको छ, राष्ट्रिय आवश्यकताहरूको पूर्ण अनुपालन सुनिश्चित गर्दै। मुख्य विनिर्देशहरू समावेश छन्:
लोड पावर फ्याक्टर: cos Φ = ०.८ (लग), परम्परागत माध्यमिक सर्किट विशेषताहरूसँग पङ्क्तिबद्ध।
Creepage दूरी: प्रदूषण स्तर II को लागि डिजाइन गरिएको, इन्सुलेशन फ्ल्याशओभर जोखिमहरू कम गर्दै।
प्रदर्शन: मानक अपरेटिङ सर्तहरूमा स्थिर मिटरिङ र सुरक्षा प्रतिक्रिया।

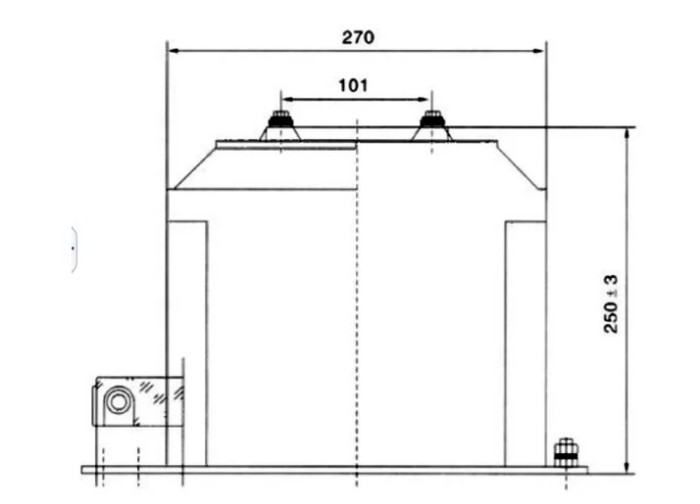

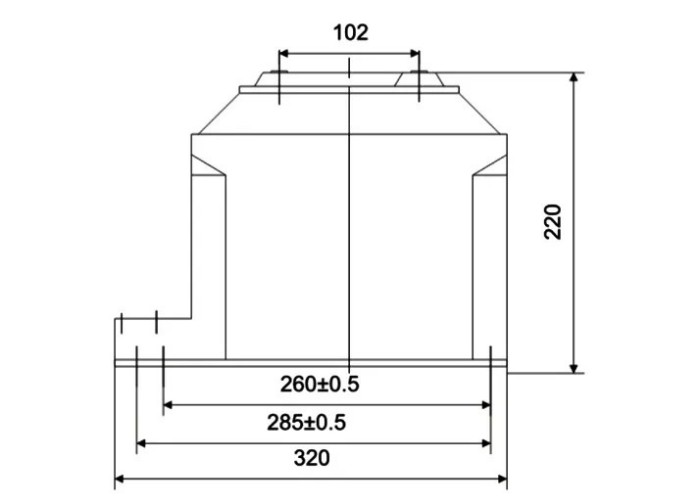

रूपरेखा र स्थापना को आयाम

FAQ

1. यो JDZ10-3/6/10A भोल्टेज ट्रान्सफर्मरका मुख्य विशेषताहरू के हुन्?
Epoxy राल कास्ट इन्सुलेशन, पूर्ण रूपमा सिल गरिएको, एकल-चरण डिजाइन, कम्प्याक्ट आकार, र उच्च स्थायित्व।

2. कुन भोल्टेज स्तर र आवृत्तिहरू समर्थित छन्?
3kV, 6kV, र 10kV, 50Hz वा 60Hz प्रणालीहरूसँग उपयुक्त।

3. यसले कुन मापदण्डहरूको पालना गर्छ?
IEC 186 र GB1207-2006 (GB20840.3-2013 / GB20840.1-2010)।

4. आवश्यक सञ्चालन सर्तहरू के हुन्?
उचाइ ≤3000m, तापमान -5°C देखि +40°C, आर्द्रता ≤65% 20°C, कक्षा II प्रदूषण स्तर, कुनै संक्षारक ग्यासहरू छैनन्।

5. यो विशेष वातावरण लागि अनुकूलित गर्न सकिन्छ?
हो, Comewill ले उच्च आर्द्रता वा संक्षारक अवस्थाहरूको लागि अनुकूलन प्रदान गर्दछ।

6. मोडेल अक्षरहरूको अर्थ के हो?
J = भोल्टेज ट्रान्सफर्मर, D = एकल चरण, Z = इपोक्सी राल कास्ट इन्सुलेशन, 3/6/10 = भोल्टेज स्तर।

7. कुन सटीकता कक्षाहरू उपलब्ध छन्?
0.2, 0.5, 1, र 6P, 15VA देखि 90VA सम्म मूल्याङ्कन गरिएका आउटपुटहरू सहित।
