24kV रिंग मुख्य इकाई SF6 ग्यास इन्सुलेटेड स्विचगियर

गुणस्तरीय 24kV रिंग मेन युनिट SF6 ग्यास इन्सुलेटेड स्विचगियर खोज्दै हुनुहुन्छ? Comewill कारखाना एक बहुमुखी, मोड्युलर RMU समाधान प्रदान गर्दछ। 24kV सम्मको मूल्याङ्कन गरिएको भोल्टेज र 0.25‰ भन्दा कम चुहावट दरहरूसँग, हाम्रो स्विचगियरले भ्याकुम/SF6 सर्किट ब्रेकरहरू र 3-स्टेशन लोड स्विचहरू एकीकृत गर्दछ।

उत्पादन लाभहरू

रोबोट लेजर वेल्डिङ टेक्नोलोजी: म्यानुअल वेल्डिङको विपरीत जुन माइक्रोस्कोपिक फिसरहरूको खतरा हुन्छ, हाम्रो SF6 "एयरब्यागहरू" (ग्यास ट्याङ्कहरू) सटीक रोबोटिक्स प्रयोग गरेर बन्द गरिन्छ। यसले प्रति वर्ष ≤0.25‰ को चुहावट दर सुनिश्चित गर्दछ, उल्लेखनीय रूपमा मानक आवश्यकताहरू भन्दा बढी।

लामो विद्युतीय जीवन: लोड स्विचहरू: E3 स्तरमा पुग्नुहोस्, बारम्बार स्विचिङ सञ्चालनहरूको लागि उच्चतम ग्रेड।

सर्किट ब्रेकरहरू: E2 स्तरमा पुग्नुहोस्, लगातार सम्पर्क प्रतिस्थापन बिना बलियो सर्ट-सर्किट ब्रेकिङ प्रदर्शन सुनिश्चित गर्दै।

पर्यावरणीय लचिलोपन: IP67 रेटिङको साथ, प्राथमिक उच्च-भोल्टेज कम्पोनेन्टहरू धुलो र पानीमा अस्थायी डुबाइबाट पूर्ण रूपमा सुरक्षित हुन्छन्, जसले २४kV रिङ मेन युनिट SF6 ग्यास इन्सुलेटेड स्विचगियरलाई आर्द्र तटीय क्षेत्रहरू वा धुलो औद्योगिक प्लान्टहरूका लागि उपयुक्त बनाउँछ।

परिचालन सुरक्षा: ग्यासको दबाब कडाई 1.4 बारमा छ, र 3-स्टेशन लोड स्विच डिजाइन स्पष्ट "बंद-खुला-पृथ्वी" स्थिति सुनिश्चित गर्दछ, प्रकार परीक्षण रिपोर्टहरू द्वारा पूर्ण रूपमा मान्य।

उत्पादन मापदण्डहरू:

*SF6 इन्सुलेशन रिंग मुख्य एकाई
*इनडोर मध्यम भोल्टेज वितरण स्विचगियर
*मूल्याङ्कन गरिएको भोल्टेज: 3.3kV, 6kV, 10kV, 11kV, 12.5kV, 13.8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40.5kV।
* फ्लोर स्ट्यान्डिङ
*वार्षिक रिसाव दर ≤0.25‰ प्रति वर्ष
*20℃ मा SF6 ग्यास दबाव 0.4bars (सापेक्ष दबाव)
*मानक: IEC, ANSI, GB

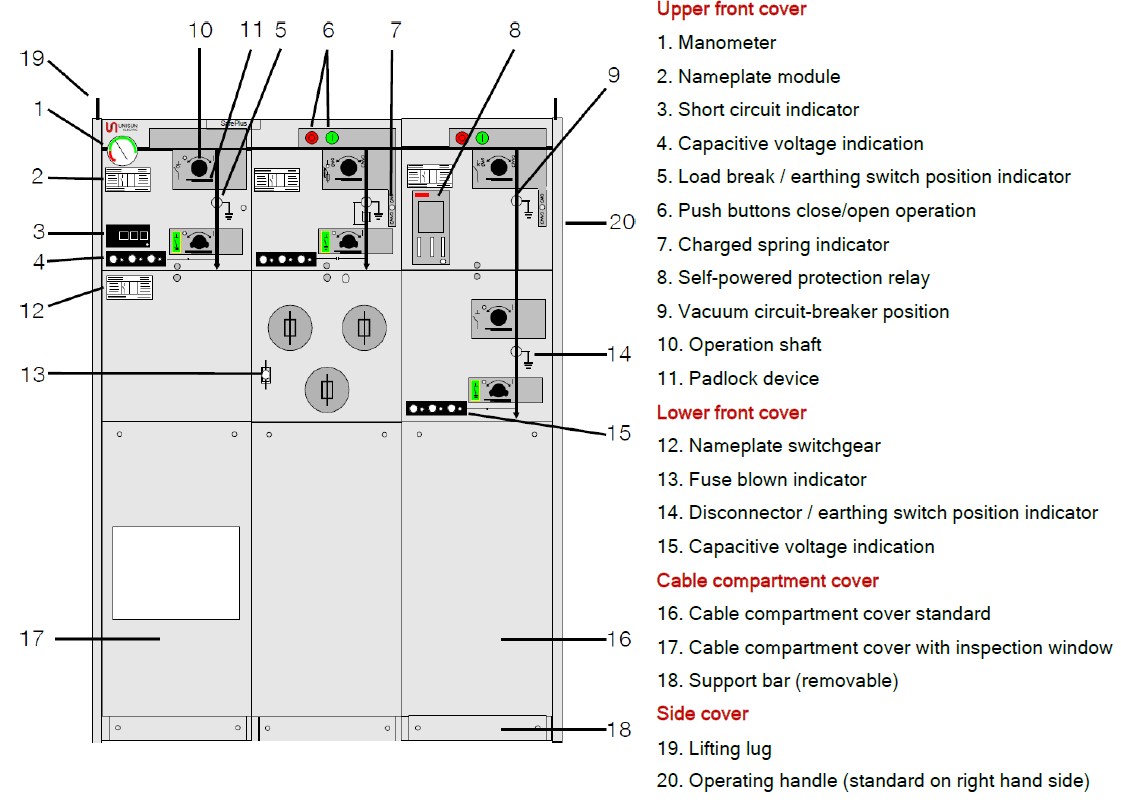

बाहिरी सभा

सी क्याबिनेटको प्राविधिक मिति

42kV पावर फ्रिक्वेन्सी भोल्टेज सामना गर्न उपलब्ध छ

एफ क्याबिनेटको प्राविधिक मिति

1)          उच्च भोल्टेज फ्यूज-लिङ्कहरू द्वारा सीमित
2)          42kV पावर फ्रिक्वेन्सी भोल्टेज सामना गर्न उपलब्ध छ

V क्याबिनेटको प्राविधिक मिति

1)          42kV पावर फ्रिक्वेन्सी भोल्टेज सामना गर्न उपलब्ध छ
२)          प्रयोग गरिएको बुशिङको प्रकारमा निर्भर गर्दछ
३)         इन्टरफेस A - 12,5kA/1s, इन्टरफेस B - 16kA/1s

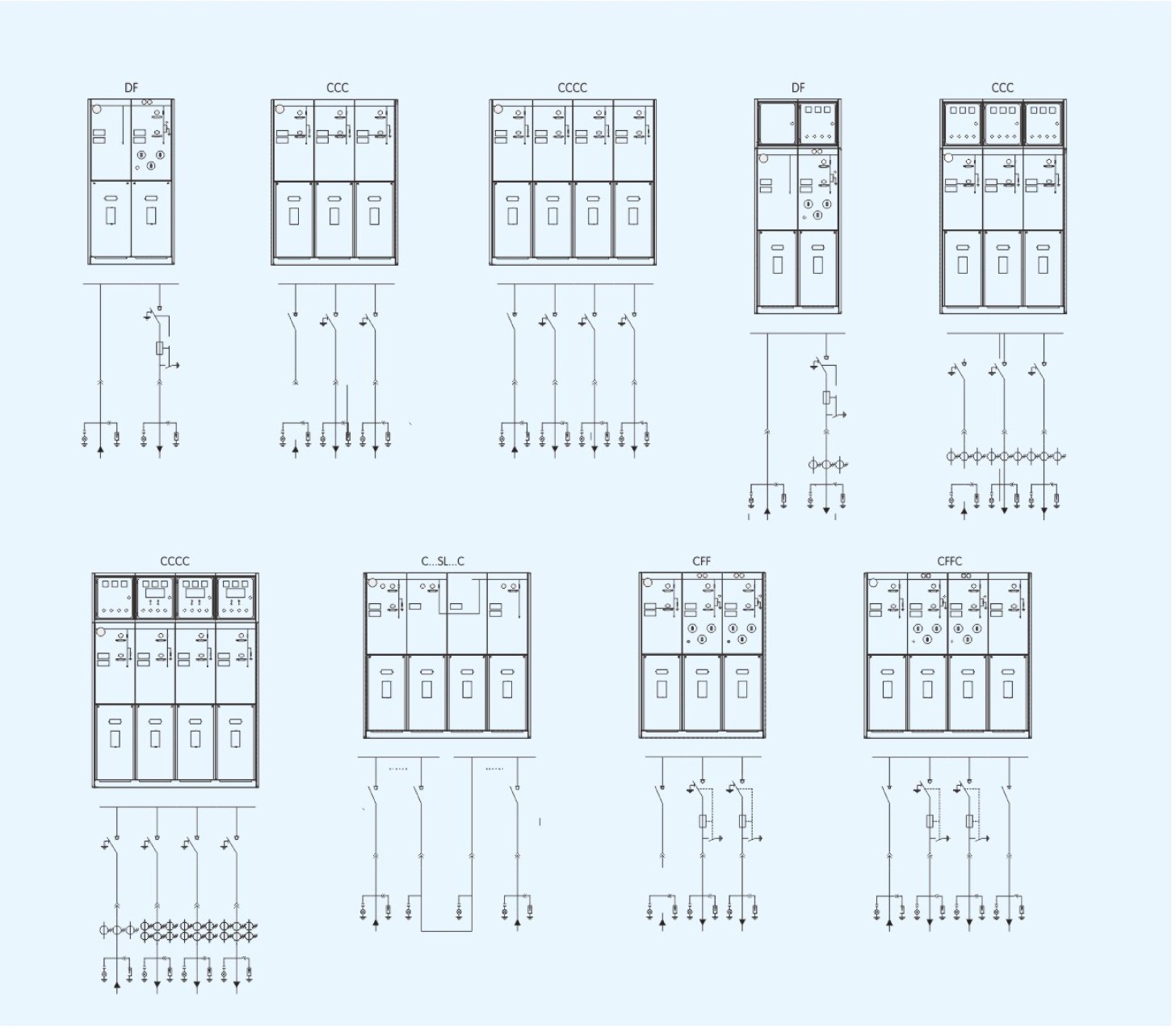

पूर्वाधार रेखाचित्र

FAQ

Q1: तपाईको RMU श्रृंखलाको लागि अधिकतम मूल्याङ्कन भोल्टेज के हो?

A: हाम्रो फ्ल्यागशिप मोडेल 24kV एकाइ हो भने, हाम्रो दायराले विभिन्न अन्तर्राष्ट्रिय ग्रिड आवश्यकताहरू पूरा गर्न 3.3kV सम्म 40.5kV कभर गर्दछ।

Q2: के म भ्याकुम र SF6 सर्किट ब्रेकरहरू बीच छनौट गर्न सक्छु?

A: हो। हाम्रो "V" क्याबिनेटमा, हामी दुबै विकल्पहरू प्रस्ताव गर्दछौं। भ्याकुम ब्रेकरहरू प्रायः तिनीहरूको कम मर्मतका लागि रुचाइन्छ, जबकि SF6 ब्रेकरहरू विशिष्ट लोड र वातावरणीय आवश्यकताहरूको आधारमा उपलब्ध छन्।

Q3: तपाईं कसरी ग्यासको चाप सुरक्षित रहन्छ भनेर सुनिश्चित गर्नुहुन्छ?

A: हामी 0.4 बार (20 डिग्री सेल्सियसमा) र 1.4 बारको अधिकतम सीमा प्रयोग गर्छौं। प्रत्येक एकाइले रिमोट निगरानी र अलार्महरूको लागि सहायक सम्पर्कहरूको साथ एक दबाव गेज समावेश गर्दछ।

Q4: के उपकरण कठोर बाहिरी वातावरणको लागि उपयुक्त छ?

A: हो। जबकि RMU एक इनडोर डिजाइन हो, कोर SF6 ट्यांक IP67 मूल्याङ्कन गरिएको छ। उचित बाहिरी किओस्क (कम्प्याक्ट सबस्टेसन) मा राख्दा, यो उच्च आर्द्रता वा उच्च-प्रदूषण क्षेत्रहरूमा फस्टाउँछ।
