इनडोर हाई-भोल्टेज लाइभ डिस्प्ले यन्त्र DXN8-Q/T प्रकार

प्रमाणित क्षेत्र अनुप्रयोगहरू र इन्जिनियरिङ प्रमाणीकरणद्वारा समर्थित, Comewill कारखानाको इनडोर उच्च-भोल्टेज लाइभ डिस्प्ले उपकरण DXN8-Q/T प्रकारले उच्च-भोल्टेज वातावरणहरूको लागि व्यावहारिक सुरक्षा अपग्रेड प्रदान गर्दछ। यन्त्रले स्वचालित लकआउट मार्फत असुरक्षित अपरेसनहरूलाई रोक्ने क्रममा ऊर्जा स्थितिको तत्काल दृश्य पुष्टि गर्न सक्षम बनाउँछ।

इनडोर हाई-भोल्टेज लाइभ डिस्प्ले यन्त्र DXN8-Q/T प्रकार के हो?

इनडोर हाई-भोल्टेज लाइभ डिस्प्ले यन्त्र DXN8-Q/T प्रकार एक डुअल-फंक्शन सुरक्षा उपकरण हो जसले ऊर्जा सङ्केत र मेकानिकल लकआउट सुरक्षालाई एकीकृत गर्दछ। इनडोर 6–40kV स्विचगियर प्रणालीहरूको लागि डिजाइन गरिएको, यसले भोल्टेज उपस्थिति पत्ता लगाउन र तत्काल भिजुअल अलर्टहरू प्रदान गर्न गैर-सम्पर्क विद्युतीय क्षेत्र सेन्सिङ टेक्नोलोजी प्रयोग गर्दछ, जबकि एकै साथ ऊर्जावान उपकरणहरूमा अनधिकृत वा असुरक्षित पहुँचलाई रोक्न।

मुख्य विशेषताहरु:

1. दोहोरो सुरक्षा संरक्षण संयन्त्र

उज्यालो एलईडी फ्ल्यासिङले प्रत्यक्ष उच्च भोल्टेज स्थितिलाई स्पष्ट रूपमा संकेत गर्दछ

स्वचालित लकआउटले सक्रिय हुँदा स्विचगियर ढोका खोल्न रोक्छ

भोल्टेज हटाइएपछि तत्काल रिलीज

गलत कार्य र बिजुली झटका जोखिमहरू हटाउँछ

2. गैर-सम्पर्क पत्ता लगाउने प्रविधि

विद्युत क्षेत्र युग्मन सिद्धान्त सुरक्षित सेन्सिङ सुनिश्चित गर्दछ

प्रत्यक्ष भागहरूसँग कुनै सीधा सम्पर्क छैन

सुरक्षा सुधार गर्दछ र उपकरणको आयु विस्तार गर्दछ

3. टिकाऊ औद्योगिक डिजाइन

ज्वाला-retardant ABS आवास

धुलो, आर्द्रता, र तापमान उतार-चढ़ाव प्रतिरोधी

मर्मत बिना 8-10 वर्ष को लामो सेवा जीवन

4. छिटो र मानकीकृत स्थापना

पूर्व-ड्रिल माउन्टिंग प्वालहरू

पूरा सहायक किट समावेश

कुनै विशेष उपकरण वा जटिल सेटअप आवश्यक छैन

स्थापना मिनेट भित्र पूरा भयो

5. दोष संकेत क्षमता

एकल-चरण ग्राउन्डिङ दोषहरू पहिचान गर्दछ

त्रुटि चरण सूचक स्वचालित रूपमा बन्द हुन्छ

समस्या निवारण गति बढाउँछ र डाउनटाइम घटाउँछ

सञ्चालन सिद्धान्त

इलेक्ट्रिक फिल्ड सेन्सिङ → सिग्नल रूपान्तरण → एलईडी चेतावनी → इन्टरलकिङ → गल्ती संकेत

Comewill Indoor हाई-भोल्टेज लाइभ डिस्प्ले यन्त्र (Model DXN8-Q/T) ले 6–40kV उपकरणहरूको प्रत्यक्ष स्थितिलाई वास्तविक समयमा सुरक्षित र निरन्तर निगरानी गर्न विद्युतीय क्षेत्र युग्मन र गैर-सम्पर्क सेन्सिङ प्रविधिहरू प्रयोग गर्दछ। यन्त्रमा तीनवटा स्वतन्त्र आन्तरिक सेन्सरहरू छन्, क्रमशः A, B, र C चरण बसबारहरूसँग सम्बन्धित; यी सेन्सरहरूले उच्च-भोल्टेज बिजुली क्षेत्र पत्ता लगाएर संकेतहरू उत्पन्न गर्छन् र तिनीहरूलाई प्रदर्शन मोड्युलमा पठाउँछन्।

जब उपकरण लाइभ हुन्छ, LED सूचकहरू फ्ल्यास, र मेकानिकल इन्टरलकिङ मेकानिजम एकै साथ र स्वचालित रूपमा स्विचगियर क्याबिनेट ढोका लक गर्दछ। जब भोल्टेज हटाइन्छ, सूचकहरू बन्द हुन्छन्, र इन्टरलकिङ मेकानिज्म स्वचालित रूपमा विच्छेद हुन्छ-त्यसैले लाइभ-स्टेटस इन्डिकेशन र इन्टरलकिङ-आधारित एन्टी-मिसअपरेशन सुरक्षाको सहज संयोजन प्राप्त गर्दछ। एकल-फेज ग्राउन्ड गल्तीको घटनामा, त्रुटिपूर्ण चरणको लागि सूचक निभ्छ जबकि बाँकी दुई चरणहरूको लागि सूचकहरू फ्ल्यास जारी रहन्छ, साइटमा द्रुत त्रुटि स्थानीयकरणको सुविधा दिन्छ।

अनुप्रयोगहरू

DXN8/QT प्रकार इनडोर उच्च भोल्टेज वितरण प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ, जसमा:

मध्यम-भोल्टेज स्विचगियर (6–40kV)

आगमन बसबार प्रणालीहरू

सर्किट ब्रेकर र नियन्त्रण क्याबिनेटहरू

ट्रान्सफर्मर स्थापना

उच्च भोल्टेज जंक्शन बक्स र रिएक्टरहरू

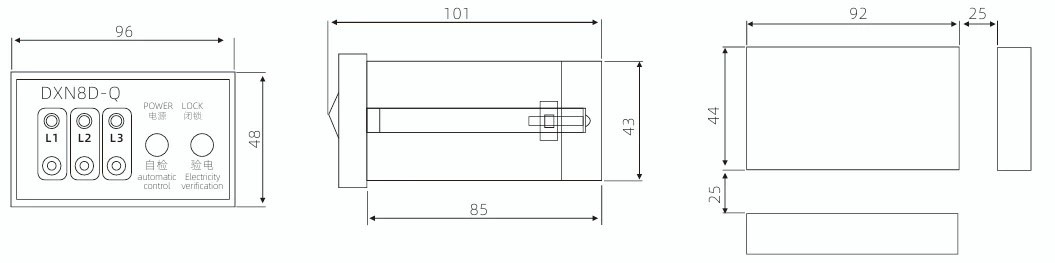

आकार र खोल्ने आकार

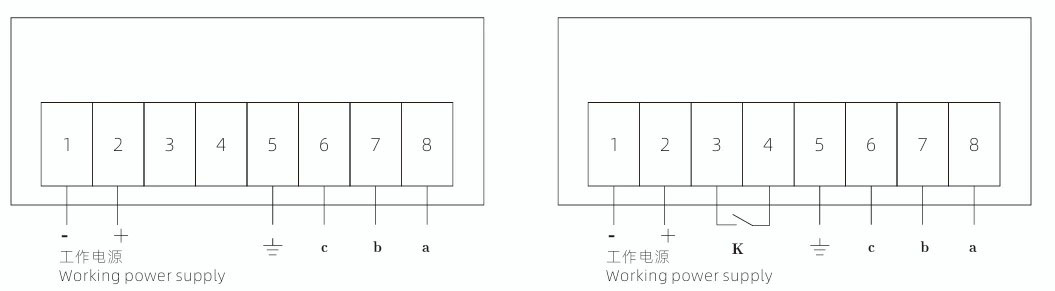

पछाडि दृश्य तारिङ रेखाचित्र
