GCS कम भोल्टेज फिर्ता लिन योग्य स्विचगियर

कमविल उच्च क्वालिटी GCS कम भोल्टेज निकाल्न मिल्ने स्विचगियरमा उच्च बनाउने र तोड्ने क्षमता, राम्रो गतिशील र थर्मल स्थिरता, उन्नत र उचित संरचना, लचिलो विद्युत योजना, उच्च सुरक्षा स्तर, सुरक्षा र विश्वसनीयता, मर्मतसम्भारमा सहजता, र उत्कृष्ट प्राविधिक कार्यसम्पादन सूचकहरू छन्।

सुविधा

1. GCS कम भोल्टेज निकाल्न मिल्ने स्विचगियरको क्याबिनेट फ्रेमले डबल-फोल्डिङ प्रविधि अपनाउछ र एल्युमिनियम-जस्ता-कोटेड स्टिल प्लेटहरूबाट बनाइएको हो। मोड्युलर 25mm-पिच प्वालहरू (K-profile) सँग डिजाइन गरिएको, फ्रेमले एक सीधा संरचना र असाधारण स्थायित्वको गर्व गर्दछ। सटीक ट्रान्सभर्स र अनुदैर्ध्य बोल्ट जडानहरूसँग जम्मा गरिएको, सम्पूर्ण फ्रेमलाई यसको सेवा जीवनभर कुनै मर्मत आवश्यक पर्दैन।
2. क्याबिनेट खोलले परिष्कृत सुरक्षाको लागि इलेक्ट्रोप्लेटिंग र पाउडर कोटिंग गर्छ। तेर्सो बसबार डिब्बाको माथिल्लो आवरण पृथक गर्न मिल्ने छ, साइटमा बसबार स्थापना गर्न र परिचालन जटिलता कम गर्ने सुविधा।
3. क्याबिनेट भित्रका कार्यात्मक क्षेत्रहरू स्पष्ट रूपमा विभाजन गरिएका छन्, मुख्य रूपमा कार्यात्मक एकाइ कम्पार्टमेन्टहरू र केबल डिब्बाहरू समावेश छन्। प्रत्येक एकाइ अलग-अलग प्रकार्यहरूसँग स्वतन्त्र रूपमा सञ्चालन गर्दछ, विभिन्न घटकहरू बीच कुनै पारस्परिक हस्तक्षेप सुनिश्चित गर्दै।
4. तेर्सो बसबारलाई क्याबिनेटको फेदमा तेर्सो रूपमा माउन्ट गरिएको छ, यसले सर्ट-सर्किट करेन्टहरूद्वारा प्रेरित विद्युतीय तनावलाई सामना गर्ने क्षमतामा उल्लेखनीय सुधार गर्दछ।
5. दराज-प्रकारको संरचनाको विशेषता रहेको, क्याबिनेटले 36 सर्किटहरू सम्म समायोजन गर्न सक्छ, प्रत्येकको 400A वा कमको मूल्याङ्कन गरिएको वर्तमान। दराज सर्किटहरूले क्याबिनेटको सुरक्षा मूल्याङ्कनमा सम्झौता नगरी तीन-स्थिति रूपान्तरणलाई समर्थन गर्दछ।
6. प्रत्येक कार्यात्मक एकाईले लचिलो कन्फिगरेसन विकल्पहरू प्रदान गर्दै अधिकतम 11 पूर्ण आकारको दराज वा 22 आधा आकार (1/2) दराजहरू राख्न सक्छ।
7. दराजहरू पाँच परिचालन स्थितिहरूसँग सुसज्जित छन्: खुला, बन्द, परीक्षण, निकालिएको, र पृथक। सम्बन्धित अडियो, भिजुअल, र पाठ्य सूचकहरूले सहज सञ्चालनको लागि स्पष्ट स्थिति संकेतहरू प्रदान गर्दछ।

उत्पादन अवलोकन

GCS कम भोल्टेज निकाल्न मिल्ने स्विचगियर, स्वतन्त्र रूपमा वेलकम (वेन्जाउ) इलेक्ट्रिक कं, लिमिटेड द्वारा विकसित र आपूर्ति गरिएको, कम भोल्टेज पावर वितरण प्रणालीहरूको लागि तयार गरिएको उपकरणहरूको एक प्रिमियम-प्रदर्शन पूर्ण सेट हो - ईन्जिनियरिङ् खरीद, परियोजना मिलान, र बल्क उपकरण खरिदको लागि एक आदर्श विकल्प। भरपर्दो विद्युतीय कार्यसम्पादनको साथ एक वैज्ञानिक मोड्युलर संरचनालाई एकीकृत गर्दै, यो स्विचगियरलाई पावर प्लान्टहरू, औद्योगिक कार्यशालाहरू, अग्लो भवनहरू, र ठूला-ठूला व्यावसायिक परिसरहरू जस्ता मुख्य परिदृश्यहरूमा व्यापक रूपमा खरिद गरिन्छ र लागू गरिन्छ, पावर वितरण नियन्त्रण र सटीक ऊर्जा विनियोजनको लागि मुख्य उपकरणको रूपमा सेवा गर्दै।
यसको मुख्य खरीद लाभ उन्नत "निकासी योग्य" डिजाइनमा निहित छ: प्रत्येक कार्यात्मक एकाइ (सर्किट ब्रेकरहरू, कन्ट्याक्टरहरू, आदि सहित) सजिलैसँग हटाउन वा सम्मिलित गर्न सकिन्छ समग्र प्रणाली सञ्चालनमा अवरोध नगरी। यसले खरिद पछिको मर्मत सम्भार र मर्मत प्रक्रियाहरूलाई महत्त्वपूर्ण रूपमा सरल बनाउँछ, उपकरण डाउनटाइमलाई कम गर्छ, र खरीद पक्षहरूको लागि समग्र सञ्चालन र मर्मत लागतलाई प्रभावकारी रूपमा घटाउँछ।
उत्पादनको क्रममा, स्वागत (वेन्जाउ) इलेक्ट्रिक कं, लिमिटेडले उच्च-ग्रेड इन्सुलेट सामग्री र सटीक उत्पादन प्रविधिहरू अपनाउदै, कडा गुणस्तर नियन्त्रण मापदण्डहरूको पालना गर्दछ। स्विचगियर धेरै व्यापक सुरक्षा सुरक्षा संयन्त्रहरू (सर्ट-सर्किट सुरक्षा, ओभरलोड सुरक्षा, आदि) संग सुसज्जित छ, यसलाई जटिल पावर ग्रिड वातावरणमा स्थिर रूपमा अनुकूलन गर्न र वितरण प्रणालीको सुरक्षित र निरन्तर सञ्चालन सुनिश्चित गर्न सक्षम पार्दै - पूर्ण रूपमा खरीद परियोजनाहरूको उच्च-विश्वसनीय आवश्यकताहरू पूरा गर्दै। थप रूपमा, यसको लचिलो मोड्युलर डिजाइनले मागको विस्तारलाई समर्थन गर्दछ, जसले विभिन्न परियोजनाहरूको अनुकूलित खरीद आवश्यकताहरू विभिन्न क्षमताहरू र नियन्त्रण मोडहरूको लागि सही रूपमा मेल खान सक्छ, खरीदको अनुकूलनता र लागत-प्रभावकारिता बढाउँछ। सस्तो, प्रभावकारी र सुरक्षित कम भोल्टेज बिजुली वितरण उपकरणको रूपमा, यो आधुनिक कम भोल्टेज बिजुली वितरण क्षेत्रमा एक विश्वसनीय खरीद विकल्प भएको छ।
यो GCS कम भोल्टेज फिर्ता लिन मिल्ने स्विचगियरले IEC60439-1, GB7251.1 "लो-भोल्टेज पूर्ण स्विचगियर र नियन्त्रण उपकरण" र GB/T 24274 "लो-भोल्टेज फिर्ता लिन सकिने पूर्ण पूर्ण", स्विचगियर र कन्ट्रोल प्रोजेक्‍ट कन्ट्रोल स्वीचगियर र कन्ट्रोल प्रोजेक्‍टलाई पूरा गर्ने अन्तर्राष्ट्रिय र राष्ट्रिय सान्दर्भिक मापदण्डहरूको पूर्ण पालना गर्दछ। आवश्यकताहरू, र खरिद निर्णयहरूको लागि ठोस गुणस्तर आश्वासन प्रदान गर्दै।
‌

सामान्य प्रयोग वातावरण सर्तहरू

परिवेशको तापक्रम: परिवेशको हावाको तापमान +40 ℃ वा -5 ℃ भन्दा कम हुनु हुँदैन, र 24-घण्टाको औसत तापमान +35 ℃ भन्दा बढी हुँदैन। माथिको तापक्रम दायराभन्दा बाहिरको प्रयोग समावेश गर्ने खरिद परियोजनाहरूका लागि, सञ्चालन सुरक्षा र कार्यसम्पादन स्थिरता सुनिश्चित गर्न GCS कम भोल्टेज निकाल्न मिल्ने स्विचगियर कम क्षमतामा सञ्चालन गर्नुपर्छ।
सापेक्षिक आर्द्रता: जब अधिकतम परिवेश तापमान +40 ℃ पुग्छ, सापेक्ष आर्द्रता 50% भन्दा बढी हुँदैन। उच्च आर्द्रता कम तापमानमा अनुमति छ (जस्तै, +20 ℃ मा सापेक्षिक आर्द्रता 90%)। खरीद र त्यसपछिको स्थापनाको क्रममा, उपकरणको विफलताबाट बच्न अचानक तापमान परिवर्तनको कारणले हुने सम्भावित संक्षेपण जोखिमहरूलाई पर्याप्त ध्यान दिइनेछ।
उचाई: मानक स्थापना साइटको उचाइ समुद्र सतह माथि 2000 मिटर भन्दा बढी हुनु हुँदैन। 2000 मिटर भन्दा माथिको क्षेत्रहरूमा खरिद परियोजनाहरूको लागि, उपकरणहरू प्रयोगको लागि समान रूपमा डेरेट गरिएको हुनुपर्छ, र सान्दर्भिक आवश्यकताहरू खरिद सम्झौतामा स्पष्ट रूपमा निर्दिष्ट हुनुपर्छ।
स्थापना साइट सर्तहरू: स्विचगियर आगो जोखिम, विस्फोट जोखिम, भारी धुलो, रासायनिक क्षय, र गम्भीर कम्पन वा प्रभावबाट मुक्त स्थानहरूमा स्थापना गर्नुपर्छ। खरीद पक्षहरूले उपकरणको सेवा जीवन र विश्वसनीयता सुनिश्चित गर्न डिलिवरी अघि साइटमा वातावरणले माथिका आवश्यकताहरू पूरा गर्दछ भनेर पुष्टि गर्नेछ।
विशेष वातावरण वार्ता: यदि खरिद परियोजनाको वास्तविक उपयोग वातावरणले माथि उल्लिखित आवश्यकताहरू पूरा गर्न असफल भयो भने, खरिद पक्षले तुरुन्तै वेलकम (वेन्झाउ) इलेक्ट्रिक कं, लिमिटेडसँग अनुकूलन समाधानहरू (जस्तै विशेष सामग्री स्तरवृद्धि वा संरचनात्मक सुधारहरू) निर्माण गर्नका लागि परियोजना सञ्चालन आवश्यकताहरू सुनिश्चित गर्नका लागि तुरुन्तै सञ्चार र वार्ता गर्नेछ।

मुख्य प्राविधिक प्यारामिटरहरू

नोट: पछाडिको तारिङ समाधानको लागि, 1000mm को क्याबिनेट गहिराई सिफारिस गरिएको छ।

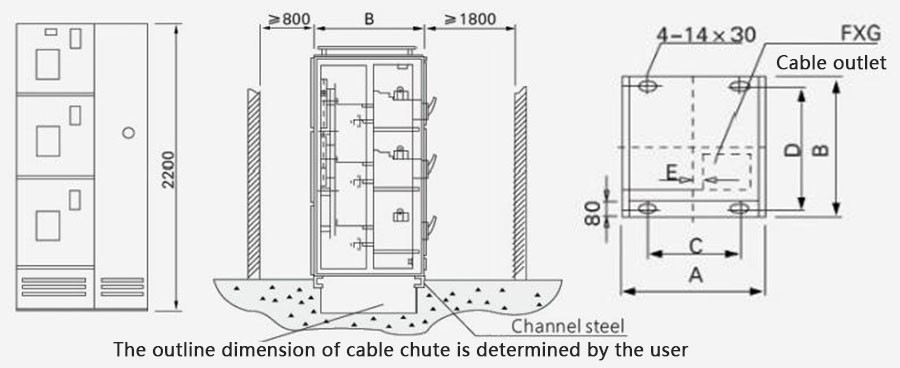

स्थापना रेखाचित्र

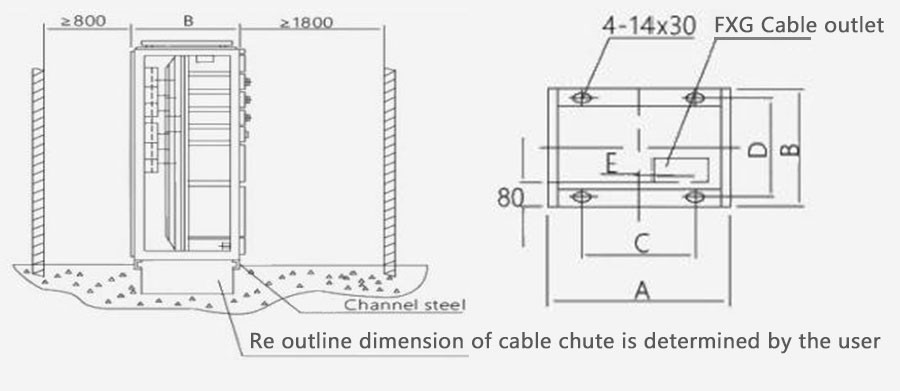

FIG 2 पीसी क्याबिनेट स्थापना रेखाचित्र

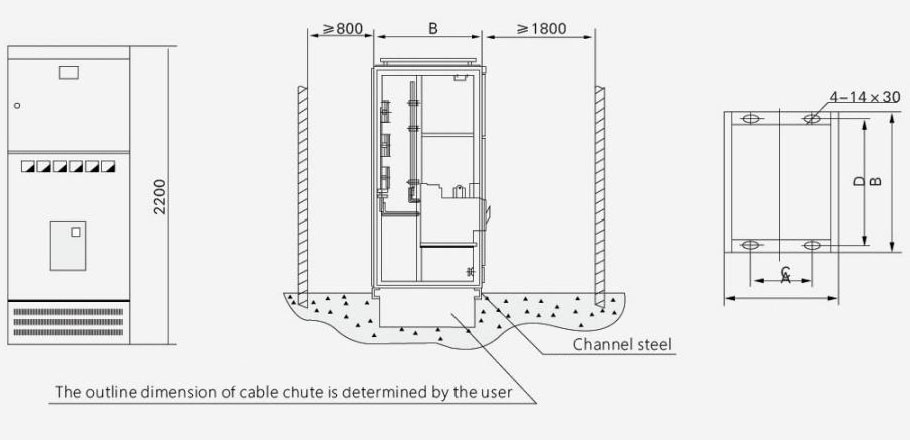

3 MCC क्याबिनेट स्थापना रेखाचित्र
