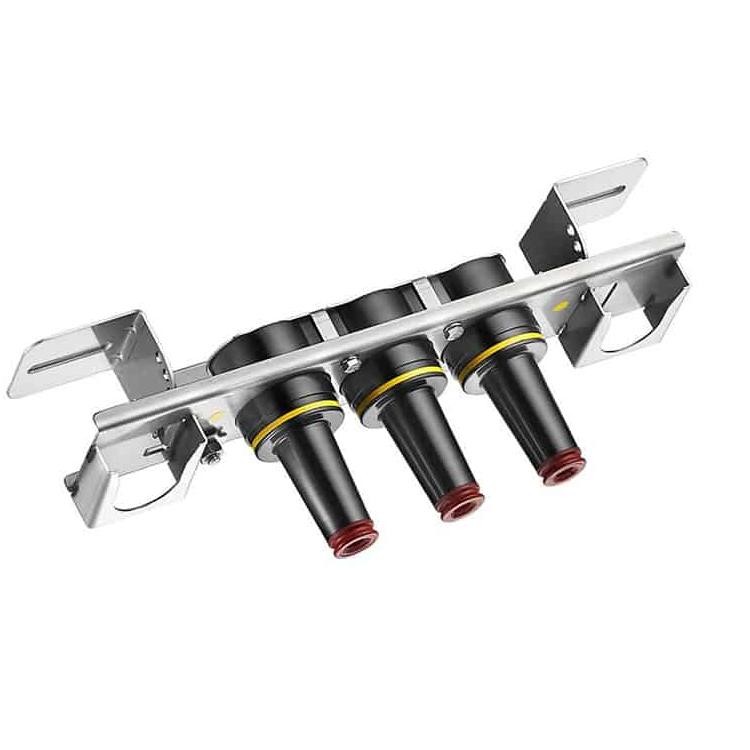

15KV 200A लोडब्रेक जंक्टियो

कमविल फ्याक्ट्रीको 15KV 200A लोडब्रेक जंक्शनले सबै-तामा करेन्ट बोक्ने बाटोको सुविधा दिन्छ, भरपर्दो, सुसंगत कार्यसम्पादन सुनिश्चित गर्दै जुनसुकै अवस्थामा पनि।
यसले पूर्ण रूपमा IEEE मानक 386 आवश्यकताहरू पूरा गर्दछ, र प्रतिस्पर्धीहरूका उत्पादनहरू र IEEE मानक 386 को पालना गर्ने अन्य मिलन घटकहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ। मिल्दो भागहरूसँग स्थापना गर्दा, यो लोडब्रेक जंक्शनले पूर्ण रूपमा ढालिएको जडान प्रदान गर्दछ, लोडब्रेक अनुप्रयोगहरूको लागि आदर्श।

15KV 200A लोडब्रेक जंक्शन के हो?

एक 15KV 200A लोडब्रेक जंक्शन एक मध्यम-भोल्टेज केबल जडान उपकरण हो जुन पावर वितरण प्रणालीहरूमा 15kV भूमिगत केबलहरूलाई सुरक्षित रूपमा जडान गर्न, शाखा गर्न र खण्डीकरण गर्न लोडब्रेक (लाइभ स्विचिङ) सञ्चालन गर्न अनुमति दिँदा प्रयोग गरिन्छ। यसले सामान्यतया धेरै 200A इन्टरफेसहरू (जस्तै 2, 3, वा 4 तरिकाहरू) समावेश गर्दछ जुन लचिलो लुप, ट्याप, वा स्प्लिस कन्फिगरेसनहरू सक्षम पार्दै आन्तरिक रूपमा सँगै बस गरिन्छ। IEEE मानक 386 मा निर्मित, यसले प्याड-माउन्ट ट्रान्सफर्मर, स्विचगियर, र भूमिगत भल्ट अनुप्रयोगहरूमा पूर्ण रूपमा ढालिएको, सुरक्षित, र भरपर्दो सञ्चालन सुनिश्चित गर्दछ।

उत्पादन परीक्षणहरू

IEEE/ANSI मानक 386 अनुसार सञ्चालन गरिएका परीक्षणहरू।
न्यूनतम कोरोना भोल्टेज स्तर - 11 kV
AC 1 मिनेट प्रतिरोध - 34 kV

Chardon निर्माण प्रक्रिया आवश्यकताहरु अनुसार आयोजित परीक्षण:
शारीरिक निरीक्षण
आवधिक विच्छेदन
आवधिक एक्स-रे विश्लेषण

भोल्टेज मूल्याङ्कन
भोल्टेज वर्ग 15 kV
अधिकतम रेटिङ फेज देखि फेज १४.४ kV
अधिकतम रेटिङ फेज टु ग्राउन्ड ८.३ kV
AC 1 मिनेट 34 kV प्रतिरोध
DC 15 मिनेट 53 kV प्रतिरोध
BIL र फुल वेभ क्रेस्ट ९५ kV
न्यूनतम कोरोना भोल्टेज स्तर 11 kV
हालको मूल्याङ्कनहरू
निरन्तर: 200 amps rms
स्विचिङ: 14.4 kV मा 200 amps rms मा 10 अपरेशनहरू
फल्ट क्लोज: 10,000 amps rms सममित 14.4 kV मा 0.17 s को लागि लगातार 10 सफल स्विच अपरेशन पछि
छोटो समय:
• 0.17 s को लागि 10,000 amps rms सममित
• 3.0 s को लागि 3,500 amps rms सममित

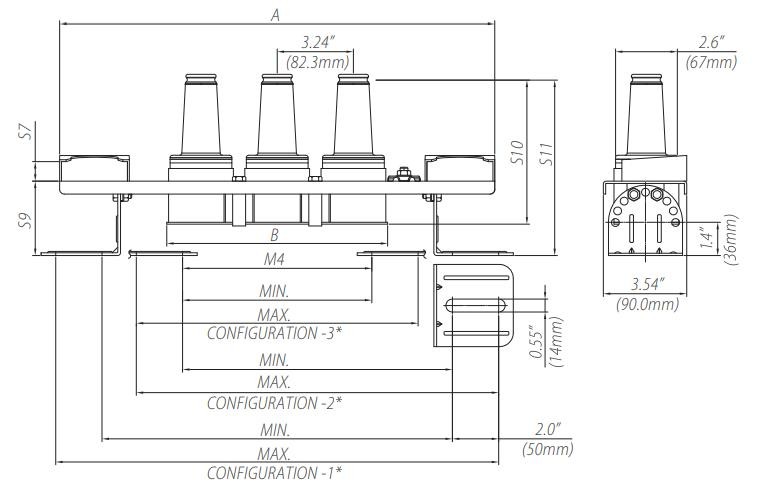

कोष्ठक आयामी जानकारी संग जंक्शन

लोडब्रेक सञ्चालन चरणहरू

1. तान्ने आँखामा क्ल्याम्पस्टिक सुरक्षित रूपमा बाँध्नुहोस्।
2. कुनै पनि तान्ने बल प्रयोग नगर्नुहोस् - कुहिनो र बुशिंग बीचको सतह घर्षण तोड्न कनेक्टरलाई घडीको दिशामा थोरै घुमाउनुहोस्।
3. द्रुत, दृढ गतिमा जडानकर्तालाई बुशिङबाट सीधा तान्नुहोस्। जडानकर्तालाई कुनै पनि ग्राउन्ड प्लेनबाट टाढा राख्न सुनिश्चित गर्नुहोस्।
4. उपयुक्त सहायक उपकरणमा कनेक्टर राख्नुहोस्, त्यो सहायकको सञ्चालन निर्देशनहरू पालना गर्नुहोस्।
5. कुनै पनि खुला उर्जायुक्त बुशिङमा इन्सुलेटेड प्रोटेक्टिभ क्याप (सिस्टम ग्राउन्डमा जोडिएको ड्रेन तारसहित) राख्न क्ल्याम्पस्टिक प्रयोग गर्नुहोस्।

FAQ

15KV 200A लोडब्रेक जंक्शनको मुख्य कार्य के हो?
यसलाई सेक्शनलाइज गर्न, लुप गर्न, ट्याप गर्न वा मध्यम-भोल्टेज केबलहरू विभाजित गर्न प्रयोग गरिन्छ जबकि ऊर्जावान वितरण प्रणालीहरूमा सुरक्षित लोडब्रेक स्विच गर्न अनुमति दिईन्छ।
के यो अन्य ब्रान्डहरूसँग उपयुक्त छ?
हो, यो IEEE मानक 386™ को पूर्ण रूपमा पालना गर्दछ, अन्य मिल्दो छुट्याउन सकिने इन्सुलेटेड कनेक्टर प्रणालीहरूसँग पूर्ण आदानप्रदान सुनिश्चित गर्दै।
के यो भूमिगत स्थापनाहरूमा प्रयोग गर्न सकिन्छ?
बिल्कुल। यो विशेष गरी प्याड-माउन्ट गरिएको उपकरण र भूमिगत भल्ट अनुप्रयोगहरूको लागि डिजाइन गरिएको हो जहाँ नमी, धुलो, र ठाउँ अवरोधहरू सामान्य छन्।
15KV 200A लोडब्रेक जंक्शनले के सुरक्षा सुविधाहरू प्रदान गर्दछ?
यसले पूर्ण रूपमा ढालिएको EPDM इन्सुलेशन, नियन्त्रित लोडब्रेक अपरेशन, उच्च आवेग प्रतिरोध क्षमता, र सुरक्षित स्विचिङको लागि स्थिर चाप अवरोध प्रदर्शन प्रदान गर्दछ।
